2.4 GHz Wi­Fi + 蓝牙 ® + 低功耗蓝牙模组
内置 ESP32 系列芯片，Xtensa® 单核 32 位 LX6 处理器
4 MB flash
28 个 GPIO，丰富的外设
板载 PCB 天线或外部天线连接器

1 模组概述

1.1特性

CPU 和片上存储器
• 内置 ESP32-U4WDH 芯片，Xtensa 单核 32 位LX6 微处理器，支持高达 160 MHz 的时钟频率
• 448 KB ROM
• 520 KB SRAM
• 16 KB RTC SRAM
• 4 MB SPI flash

Wi­Fi
• 802.11b/g/n
• 802.11n 数据速率高达 150 Mbps
• 支持 A-MPDU 和 A-MSDU 聚合
• 支持 0.4 µs 保护间隔
• 工作信道中心频率范围：2412 ~ 2484 MHz

蓝牙
• 蓝牙 v4.2 BR/EDR 和低功耗蓝牙标准
• Class-1、class-2 和 class-3 发射器
• AFH
• CVSD 和 SBC

外设
• SD 卡、UART、SPI、SDIO、I2C、LED PWM、电
机 PWM、I2S、IR、脉冲计数器、GPIO、电容式
触摸传感器、ADC、DAC、以太网接口、双线汽
车接口（TWAI®，兼容 ISO11898-1）

模组集成元件
• 40 MHz 晶振

天线选项

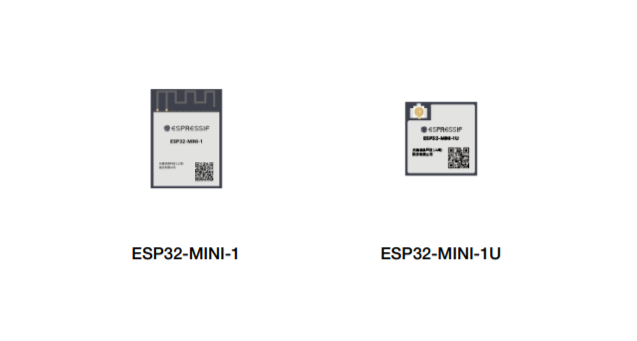

• ESP32-MINI-1：板载 PCB 天线
• ESP32-MINI-1U：通过连接器连接外部天线

工作条件
• 工作电压/供电电压：3.0 ~ 3.6 V
• 工作环境温度：
– 85 °C 版模组：–40 ~ 85 °C
– 105 °C 版模组：–40 ~ 105 °C

认证
• RF 认证：CE/FCC/IC/SRRC
• 环保认证：REACH/RoHS

测试
• 可靠性：HTOL/HTSL/uHAST/TCT/ESD

1.2 描述
乐鑫ESPRESSIF ESP32-MINI-1 和 ESP32-MINI-1U 是通用型 Wi-Fi + 蓝牙 + 低功耗蓝牙 MCU 模组，功能强大，具有丰富的外设接口，适用各类物联网应用场景，如智能家居、消费电子、工业控制等。两款模组集成度极高、尺寸小，尤其适合球泡灯、开关、插座等体积空间小的应用。
ESP32-MINI-1 采用 PCB 板载天线，ESP32-MINI-1U 采用连接器连接外部天线。两款模组均有两种变型：
• 集成 ESP32-U4WDH 芯片的 85 °C 版模组
• 集成 ESP32-U4WDH 芯片的 105 °C 版模组
两种变型仅工作环境温度不同。除非另有说明，本规格书中 ESP32-MINI-1 指代 ESP32-MINI-1-N4 和 ESP32-MINI-1-H4 两种变型，ESP32-MINI-1U 指代 ESP32-MINI-1U-N4 和 ESP32-MINI-1U-H4 两种变型。

乐鑫ESPRESSIF ESP32-U4WDH 芯片配置 4 MB 嵌入式 flash，属于 ESP32 系列芯片，搭载 Xtensa 32 位单核处理器，支持高达160 MHz 的时钟频率。用户可以关闭 CPU 的电源，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。ESP32 系列芯片集成了丰富的外设，包括包括电容式触摸传感器、霍尔传感器、SD 卡接口、以太网接口、高速 SPI、UART、I2S 和 I2C 等。

1.3 应用
• 通用低功耗 IoT 传感器集线器
• 通用低功耗 IoT 数据记录器
• 摄像头视频流传输
• OTT 电视盒/机顶盒设备
• 语音识别
• 图像识别
• Mesh 网络
• 家庭自动化
• 智慧楼宇
• 工业自动化
• 智慧农业
• 音频设备
• 健康/医疗/看护
• Wi-Fi 玩具
• 可穿戴电子产品
• 零售 & 餐饮
