ESP32-DevKitM-1
ESP32-DevKitM-1 - 正面

乐鑫科技ESPRESSIF ESP32-DevKitM-1

乐鑫科技ESPRESSIF ESP32-DevKitM-1 This user guide will help you get started with ESP32-DevKitM-1 and will also provide more in-depth information. 本指南将介绍如何使用 ESP32-DevKitM-1，并提供更多关于此开发板的信息。 乐鑫科技ESPRESSIF ESP32-DevKitM-1 is an ESP32-MINI-1(1U)-based development board produced by Espressif. Most of the I/O pins are broken out to the pin headers on both sides for easy interfacing. Users can either connect peripherals with jumper wires or mount ESP32-DevKitM-1 on a breadboard. ESP32-DevKitM-1 是乐鑫推出的一款基于 ESP32-MINI-1(1U) 模组的入门级开发板。板上模组大部分管脚均已引出至两侧排针，用户可根据实际需求，通过跳线轻松连接多种外围设备，同时也可将开发板插在面包板上使用。 Getting Started This section describes how to get started with ESP32-DevKitM-1. It begins with a few introductory sections about the ESP32-DevKitM-1, then Section Start Application Development provides instructions on how to do the initial hardware setup and then how to flash firmware onto the ESP32-DevKitM-1. 快速入门 本节介绍如何开始使用 乐鑫科技ESPRESSIF ESP32-DevKitM-1，主要包括三大部分：首先，介绍一些关于 ESP32-DevKitM-1 的基本信息，然后在 应用程序开发 章节介绍如何进行硬件初始化，介绍如何为 ESP32-DevKitM-1 烧录固件。 Overview This is a small and convenient development board that features: ESP32-MINI-1, or ESP32-MINI-1U module USB-to-serial programming interface that also provides power supply for the board pin headers pushbuttons for reset and activation of Firmware Download mode a few other components 概述 ESP32-DevKitM-1 开发板是一款小巧实用的开发板，具备以下特色功能： 集成了 ESP32-MINI-1 或 ESP32-MINI-1U 模组 USB 转串口编程接口同时可为开发板供电 设有排针 设有重置按钮和固件下载模式激活按钮 以及其他组件 Description of Components The following figure and the table below describe the key components, interfaces and controls of the ESP32-DevKitM-1 board. We take the board with a ESP32-MINI-1 module as an example in the following sections. 组件介绍 ESP32-DevKitM-1 开发板的主要组件、接口及控制方式见下图。下文以板载 ESP32-MINI-1 的开发板为例进行说明。 乐鑫科技ESPRESSIF ESP32-DevKitM-1 - 正面   Key Component Description On-board module ESP32-MINI-1 module or ESP32-MINI-1U module. ESP32-MINI-1 comes with an on-board PCB antenna. ESP32-MINI-1U comes with an external antenna connector. The two modules both have a 4 MB flash in chip package. 5 V to 3.3 V LDO Power regulator converts 5 V to 3.3 V. Boot Button Download button. Holding down Boot and then pressing Reset initiates Firmware Download mode for downloading firmware through the serial port. Reset Button Reset Button Micro-USB Port USB interface. Power supply for the board as well as the communication interface between a computer and the ESP32 chip. USB-to-UART Bridge Single USB-UART bridge chip provides transfer rates up to 3 Mbps. 3.3 V Power On LED Turns on when the USB is connected to the board. I/O Connector All available GPIO pins (except for the SPI bus for flash) are broken out to the pin headers on the board. Users can program ESP32 chip to enable multiple functions.     主要组件 基本介绍 板载模组 ESP32-MINI-1 模组或 ESP32-MINI-1U 模组。ESP32-MINI-1 带有板载 PCB 天线；ESP32-MINI-1U 带有外部天线连接器。两款模组内置的芯片均叠封 4 MB flash。 5 V 转 3.3 V LDO 电源转换器，输入 5 V，输出 3.3 V Boot 键 下载按键。按下 Boot 键的同时按一下 Reset 键进入“固件下载”模式，通过串口下载固件 Reset 键 复位按键 Micro-USB 接口 USB 接口，可用作开发板的供电电源或 PC 和 ESP32 芯片的通信接口 USB 至 UART 桥接器 单芯片 USB 至 UART 桥接器，可提供高达 3 Mbps 的传输速率 3.3 V 电源指示灯 开发板连接 USB 电源后，该指示灯亮起。 I/O 连接器 所有可用 GPIO 管脚（除 Flash 的 SPI 总线）均已引出至开发板的排针。用户可对 ESP32 芯片编程，开发多种功能   Start Application Development Before powering up your ESP32-DevKitM-1, please make sure that it is in good condition with no obvious signs of damage. 应用程序开发 乐鑫科技ESPRESSIF ESP32-DevKitM-1 上电前，请首先确认开发板完好无损。 Required Hardware ESP32-DevKitM-1 USB 2.0 cable (Standard-A to Micro-B) Computer running Windows, Linux, or macOS 硬件准备 ESP32-DevKitM-1 开发板 USB A / micro USB B 数据线 PC（Windows、Linux 或 Mac OS） Hardware Reference Block Diagram A block diagram below shows the components of ESP32-DevKitM-1 and their interconnections. 硬件参考 功能框图 乐鑫科技ESPRESSIF ESP32-DevKitM-1 的主要组件和连接方式如下图所示。 ESP32-DevKitM-1 Power Source Select There are three mutually exclusive ways to provide power to the board: Micro USB port, default power supply 5V and GND header pins 3V3 and GND header pins 电源选项 开发板可从以下三种供电方式中任选其一： Micro USB 供电（默认） 5V / GND 管脚供电 3V3 / GND 管脚供电 Warning The power supply must be provided using one and only one of the options above, otherwise the board and/or the power supply source can be damaged. Power supply by micro USB port is recommended. 警告 上述供电模式 不可同时连接，否则可能会损坏开发板和/或电源。 建议选择一种供电方式：Micro USB 端口供电。 Pin Descriptions The table below provides the Name and Function of pins on both sides of the board. For peripheral pin
ESP32-DevKitM-1
ESP32-DevKitM-1 - 正面
产品描述

乐鑫科技ESPRESSIF ESP32-DevKitM-1

This user guide will help you get started with ESP32-DevKitM-1 and will also provide more in-depth information.

本指南将介绍如何使用 ESP32-DevKitM-1，并提供更多关于此开发板的信息。

乐鑫科技ESPRESSIF ESP32-DevKitM-1 is an ESP32-MINI-1(1U)-based development board produced by Espressif. Most of the I/O pins are broken out to the pin headers on both sides for easy interfacing. Users can either connect peripherals with jumper wires or mount ESP32-DevKitM-1 on a breadboard.

ESP32-DevKitM-1 是乐鑫推出的一款基于 ESP32-MINI-1(1U) 模组的入门级开发板。板上模组大部分管脚均已引出至两侧排针，用户可根据实际需求，通过跳线轻松连接多种外围设备，同时也可将开发板插在面包板上使用。

乐鑫科技ESP32-DevKitM-1

Getting Started
This section describes how to get started with ESP32-DevKitM-1. It begins with a few introductory sections about the ESP32-DevKitM-1, then Section Start Application Development provides instructions on how to do the initial hardware setup and then how to flash firmware onto the ESP32-DevKitM-1.

快速入门
本节介绍如何开始使用 乐鑫科技ESPRESSIF ESP32-DevKitM-1，主要包括三大部分：首先，介绍一些关于 ESP32-DevKitM-1 的基本信息，然后在 应用程序开发 章节介绍如何进行硬件初始化，介绍如何为 ESP32-DevKitM-1 烧录固件。

Overview
This is a small and convenient development board that features:

ESP32-MINI-1, or ESP32-MINI-1U module

USB-to-serial programming interface that also provides power supply for the board

pin headers

pushbuttons for reset and activation of Firmware Download mode

a few other components

概述
ESP32-DevKitM-1 开发板是一款小巧实用的开发板，具备以下特色功能：

集成了 ESP32-MINI-1 或 ESP32-MINI-1U 模组

USB 转串口编程接口同时可为开发板供电

设有排针

设有重置按钮和固件下载模式激活按钮

以及其他组件

Description of Components

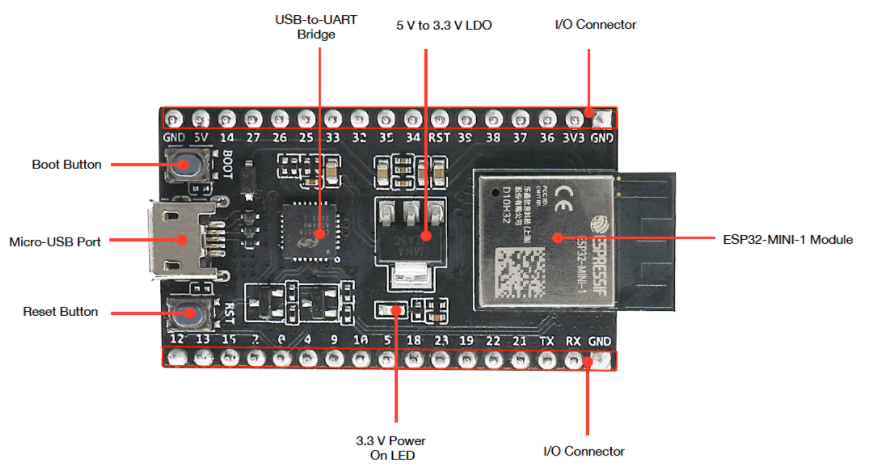

The following figure and the table below describe the key components, interfaces and controls of the ESP32-DevKitM-1 board. We take the board with a ESP32-MINI-1 module as an example in the following sections.

组件介绍
ESP32-DevKitM-1 开发板的主要组件、接口及控制方式见下图。下文以板载 ESP32-MINI-1 的开发板为例进行说明。

乐鑫科技ESP32-DevKitM-1 - 正面

乐鑫科技ESPRESSIF ESP32-DevKitM-1 - 正面



Key Component

Description

On-board module

ESP32-MINI-1 module or ESP32-MINI-1U module. ESP32-MINI-1 comes with an on-board PCB antenna. ESP32-MINI-1U comes with an external antenna connector. The two modules both have a 4 MB flash in chip package.

5 V to 3.3 V LDO

Power regulator converts 5 V to 3.3 V.

Boot Button

Download button. Holding down Boot and then pressing Reset initiates Firmware Download mode for downloading firmware through the serial port.

Reset Button

Reset Button

Micro-USB Port

USB interface. Power supply for the board as well as the communication interface between a computer and the ESP32 chip.

USB-to-UART Bridge

Single USB-UART bridge chip provides transfer rates up to 3 Mbps.

3.3 V Power On LED

Turns on when the USB is connected to the board.

I/O Connector

All available GPIO pins (except for the SPI bus for flash) are broken out to the pin headers on the board. Users can program ESP32 chip to enable multiple functions.





主要组件

基本介绍

板载模组

ESP32-MINI-1 模组或 ESP32-MINI-1U 模组。ESP32-MINI-1 带有板载 PCB 天线；ESP32-MINI-1U 带有外部天线连接器。两款模组内置的芯片均叠封 4 MB flash。

5 V 转 3.3 V LDO

电源转换器，输入 5 V，输出 3.3 V

Boot 键

下载按键。按下 Boot 键的同时按一下 Reset 键进入“固件下载”模式，通过串口下载固件

Reset 键

复位按键

Micro-USB 接口

USB 接口，可用作开发板的供电电源或 PC 和 ESP32 芯片的通信接口

USB 至 UART 桥接器

单芯片 USB 至 UART 桥接器，可提供高达 3 Mbps 的传输速率

3.3 V 电源指示灯

开发板连接 USB 电源后，该指示灯亮起。

I/O 连接器

所有可用 GPIO 管脚（除 Flash 的 SPI 总线）均已引出至开发板的排针。用户可对 ESP32 芯片编程，开发多种功能



Start Application Development
Before powering up your ESP32-DevKitM-1, please make sure that it is in good condition with no obvious signs of damage.

应用程序开发
乐鑫科技ESPRESSIF ESP32-DevKitM-1 上电前，请首先确认开发板完好无损。

Required Hardware
ESP32-DevKitM-1

USB 2.0 cable (Standard-A to Micro-B)

Computer running Windows, Linux, or macOS

硬件准备
ESP32-DevKitM-1 开发板

USB A / micro USB B 数据线

PC（Windows、Linux 或 Mac OS）
Hardware Reference
Block Diagram

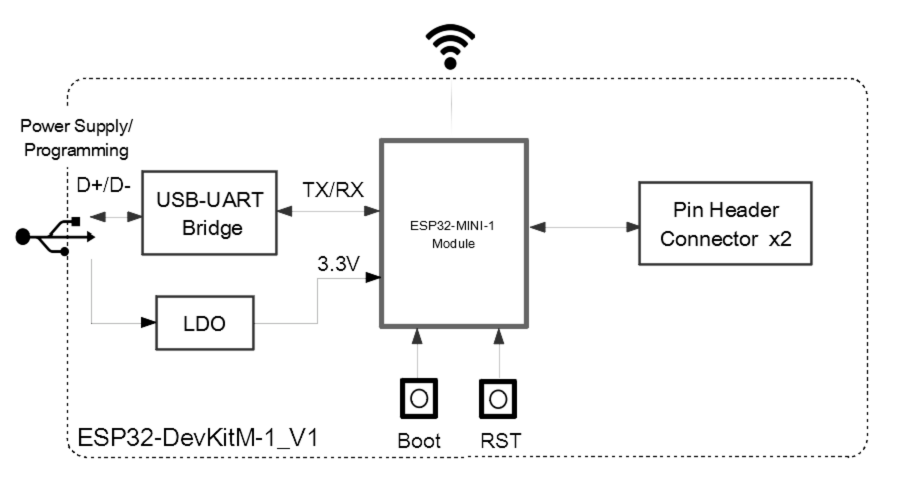

A block diagram below shows the components of ESP32-DevKitM-1 and their interconnections.

硬件参考
功能框图
乐鑫科技ESPRESSIF ESP32-DevKitM-1 的主要组件和连接方式如下图所示。

乐鑫科技ESP32-DevKitM-1 的主要组件和连接方式

ESP32-DevKitM-1

Power Source Select
There are three mutually exclusive ways to provide power to the board:

Micro USB port, default power supply

5V and GND header pins

3V3 and GND header pins

电源选项
开发板可从以下三种供电方式中任选其一：

Micro USB 供电（默认）

5V / GND 管脚供电

3V3 / GND 管脚供电

Warning

The power supply must be provided using one and only one of the options above, otherwise the board and/or the power supply source can be damaged.

Power supply by micro USB port is recommended.

警告

上述供电模式 不可同时连接，否则可能会损坏开发板和/或电源。

建议选择一种供电方式：Micro USB 端口供电。

Pin Descriptions
The table below provides the Name and Function of pins on both sides of the board. For peripheral pin configurations, please refer to ESP32 Datasheet.

管脚描述
开发板两侧 I/O 管脚，其具体名称和功能见下表。


No.

Name

Type

Function

1

GND

P

Ground

2

3V3

P

3.3 V power supply

3

I36

I

GPIO36, ADC1_CH0, RTC_GPIO0

4

I37

I

GPIO37, ADC1_CH1, RTC_GPIO1

5

I38

I

GPIO38, ADC1_CH2, RTC_GPIO2

6

I39

I

GPIO39, ADC1_CH3, RTC_GPIO3

7

RST

I

Reset; High: enable; Low: powers off

8

I34

I

GPIO34, ADC1_CH6, RTC_GPIO4

9

I35

I

GPIO35, ADC1_CH7, RTC_GPIO5

10

IO32

I/O

GPIO32, XTAL_32K_P (32.768 kHz crystal oscillator input), ADC1_CH4, TOUCH9, RTC_GPIO9

11

IO33

I/O

GPIO33, XTAL_32K_N (32.768 kHz crystal oscillator output), ADC1_CH5, TOUCH8, RTC_GPIO8

12

IO25

I/O

GPIO25, DAC_1, ADC2_CH8, RTC_GPIO6, EMAC_RXD0

13

IO26

I/O

GPIO26, DAC_2, ADC2_CH9, RTC_GPIO7, EMAC_RXD1

14

IO27

I/O

GPIO27, ADC2_CH7, TOUCH7, RTC_GPIO17, EMAC_RX_DV

15

IO14

I/O

GPIO14, ADC2_CH6, TOUCH6, RTC_GPIO16, MTMS, HSPICLK, HS2_CLK, SD_CLK, EMAC_TXD2

16

5V

P

5 V power supply

17

IO12

I/O

GPIO12, ADC2_CH5, TOUCH5, RTC_GPIO15, MTDI, HSPIQ, HS2_DATA2, SD_DATA2, EMAC_TXD3

18

IO13

I/O

GPIO13, ADC2_CH4, TOUCH4, RTC_GPIO14, MTCK, HSPID, HS2_DATA3, SD_DATA3, EMAC_RX_ER

19

IO15

I/O

GPIO15, ADC2_CH3, TOUCH3, RTC_GPIO13, MTDO, HSPICS0, HS2_CMD, SD_CMD, EMAC_RXD3

20

IO2

I/O

GPIO2, ADC2_CH2, TOUCH2, RTC_GPIO12, HSPIWP, HS2_DATA0, SD_DATA0

21

IO0

I/O

GPIO0, ADC2_CH1, TOUCH1, RTC_GPIO11, CLK_OUT1, EMAC_TX_CLK

22

IO4

I/O

GPIO4, ADC2_CH0, TOUCH0, RTC_GPIO10, HSPIHD, HS2_DATA1, SD_DATA1, EMAC_TX_ER

23

IO9

I/O

GPIO9, HS1_DATA2, U1RXD, SD_DATA2

24

IO10

I/O

GPIO10, HS1_DATA3, U1TXD, SD_DATA3

25

IO5

I/O

GPIO5, HS1_DATA6, VSPICS0, EMAC_RX_CLK

26

IO18

I/O

GPIO18, HS1_DATA7, VSPICLK

27

IO23

I/O

GPIO23, HS1_STROBE, VSPID

28

IO19

I/O

GPIO19, VSPIQ, U0CTS, EMAC_TXD0

29

IO22

I/O

GPIO22, VSPIWP, U0RTS, EMAC_TXD1

30

IO21

I/O

GPIO21, VSPIHD, EMAC_TX_EN

31

TXD0

I/O

GPIO1, U0TXD, CLK_OUT3, EMAC_RXD2

32

RXD0

I/O

GPIO3, U0RXD, CLK_OUT2



编号

名称

类型

功能

1

GND

P

接地

2

3V3

P

3.3 V 电源

3

I36

I

GPIO36, ADC1_CH0, RTC_GPIO0

4

I37

I

GPIO37, ADC1_CH1, RTC_GPIO1

5

I38

I

GPIO38, ADC1_CH2, RTC_GPIO2

6

I39

I

GPIO39, ADC1_CH3, RTC_GPIO3

7

RST

I

复位；高电平：使能；低电平：关闭

8

I34

I

GPIO34, ADC1_CH6, RTC_GPIO4

9

I35

I

GPIO35, ADC1_CH7, RTC_GPIO5

10

IO32

I/O

GPIO32, XTAL_32K_P (32.768 kHz crystal oscillator input), ADC1_CH4, TOUCH9, RTC_GPIO9

11

IO33

I/O

GPIO33, XTAL_32K_N (32.768 kHz crystal oscillator output), ADC1_CH5, TOUCH8, RTC_GPIO8

12

IO25

I/O

GPIO25, DAC_1, ADC2_CH8, RTC_GPIO6, EMAC_RXD0

13

IO26

I/O

GPIO26, DAC_2, ADC2_CH9, RTC_GPIO7, EMAC_RXD1

14

IO27

I/O

GPIO27, ADC2_CH7, TOUCH7, RTC_GPIO17, EMAC_RX_DV

15

IO14

I/O

GPIO14, ADC2_CH6, TOUCH6, RTC_GPIO16, MTMS, HSPICLK, HS2_CLK, SD_CLK, EMAC_TXD2

16

5V

P

5 V 电源

17

IO12

I/O

GPIO12, ADC2_CH5, TOUCH5, RTC_GPIO15, MTDI, HSPIQ, HS2_DATA2, SD_DATA2, EMAC_TXD3

18

IO13

I/O

GPIO13, ADC2_CH4, TOUCH4, RTC_GPIO14, MTCK, HSPID, HS2_DATA3, SD_DATA3, EMAC_RX_ER

19

IO15

I/O

GPIO15, ADC2_CH3, TOUCH3, RTC_GPIO13, MTDO, HSPICS0, HS2_CMD, SD_CMD, EMAC_RXD3

20

IO2

I/O

GPIO2, ADC2_CH2, TOUCH2, RTC_GPIO12, HSPIWP, HS2_DATA0, SD_DATA0

21

IO0

I/O

GPIO0, ADC2_CH1, TOUCH1, RTC_GPIO11, CLK_OUT1, EMAC_TX_CLK

22

IO4

I/O

GPIO4, ADC2_CH0, TOUCH0, RTC_GPIO10, HSPIHD, HS2_DATA1, SD_DATA1, EMAC_TX_ER

23

IO9

I/O

GPIO9, HS1_DATA2, U1RXD, SD_DATA2

24

IO10

I/O

GPIO10, HS1_DATA3, U1TXD, SD_DATA3

25

IO5

I/O

GPIO5, HS1_DATA6, VSPICS0, EMAC_RX_CLK

26

IO18

I/O

GPIO18, HS1_DATA7, VSPICLK

27

IO23

I/O

GPIO23, HS1_STROBE, VSPID

28

IO19

I/O

GPIO19, VSPIQ, U0CTS, EMAC_TXD0

29

IO22

I/O

GPIO22, VSPIWP, U0RTS, EMAC_TXD1

30

IO21

I/O

GPIO21, VSPIHD, EMAC_TX_EN

31

TXD0

I/O

GPIO1, U0TXD, CLK_OUT3, EMAC_RXD2

32

RXD0

I/O

GPIO3, U0RXD, CLK_OUT2
