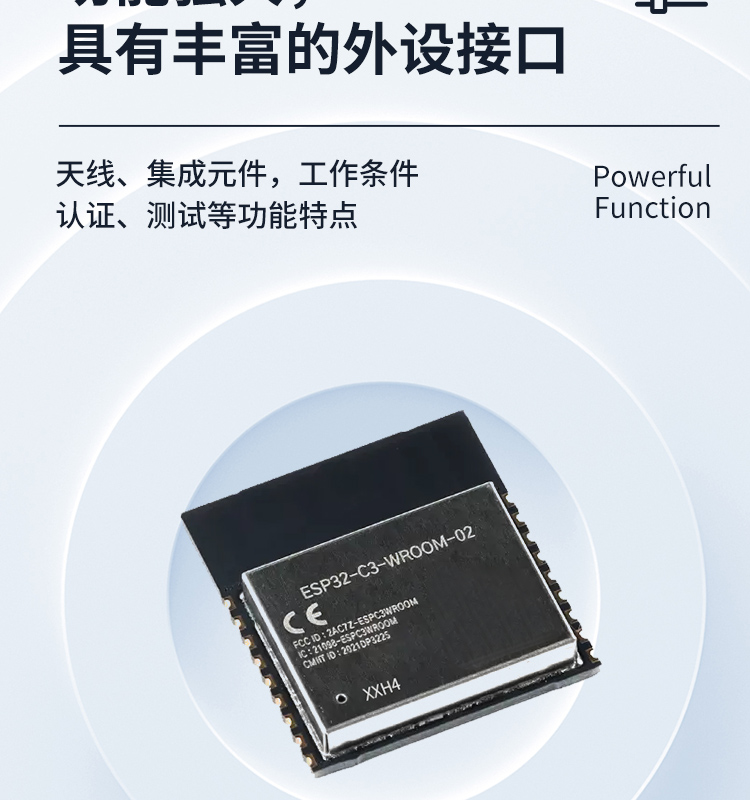

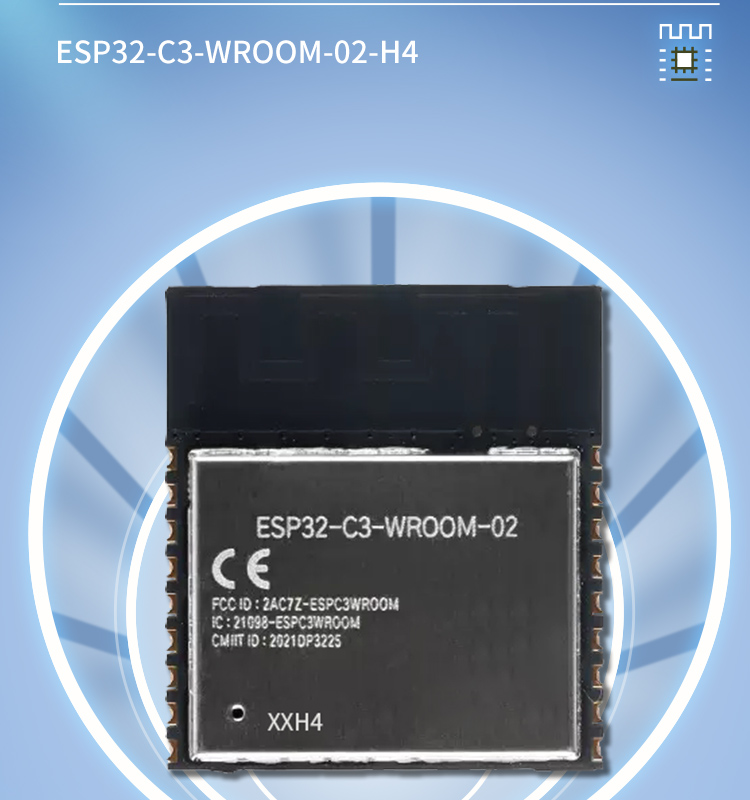

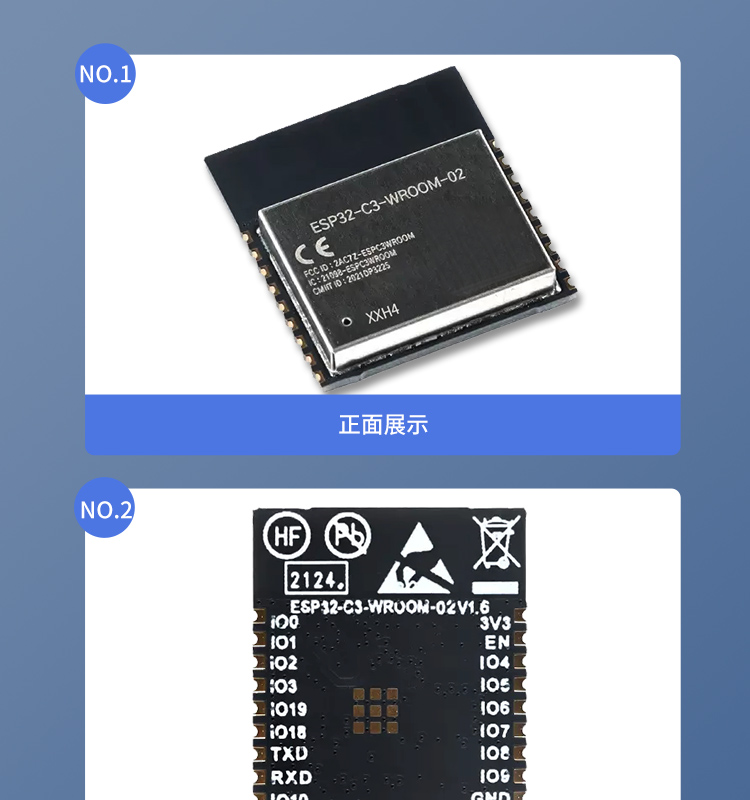

ESP32-­C3-­WROOM-­02
ESP32-­C3-­WROOM-­02U

2.4 GHz Wi­-Fi (802.11 b/g/n) + 蓝牙 ® 5 模组
内置 ESP32-­C3 系列芯片，RISC­V 单核处理器
4 MB flash
15 个 GPIO
板载 PCB 天线或外部天线连接器

ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 是通用型 Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 模组，功能强大，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 模组均配置了 4 MB 外部 SPI flash。ESP32-C3-WROOM-02采用 PCB 板载天线，ESP32-C3-WROOM-02U 采用连接器连接外部天线。

ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 均有两种工作环境温度选择，即–40 ∼ 85 °C 和–40 ∼ 105°C 变型，采用的都是 ESP32-C3 芯片。

esp乐鑫官网ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+蓝牙5模组乐鑫蓝牙wifi模块ESP32-C3 芯片搭载 RISC-V 32 位单核处理器。ESP32-C3 集成了丰富的外设，包括 UART、I2C、I2S、红外遥控模块 (remote control peripheral)、LED PWM 控制器、通用 DMA 控制器、TWAI® 控制器、USB 串口/JTAG 控制器、温度传感器和模/数转换器等，还具有单线、双线、四线 SPI 接口。

esp乐鑫官网ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+蓝牙5模组乐鑫蓝牙wifi模块特性
CPU 和片上存储器
• 内置 ESP32-C3 芯片，RISC-V 32 位单核微处理器，主频高 160 MHz
• 384 KB ROM
• 400 KB SRAM（其中 16 KB 专用于 cache）
• 8 KB RTC SRAM

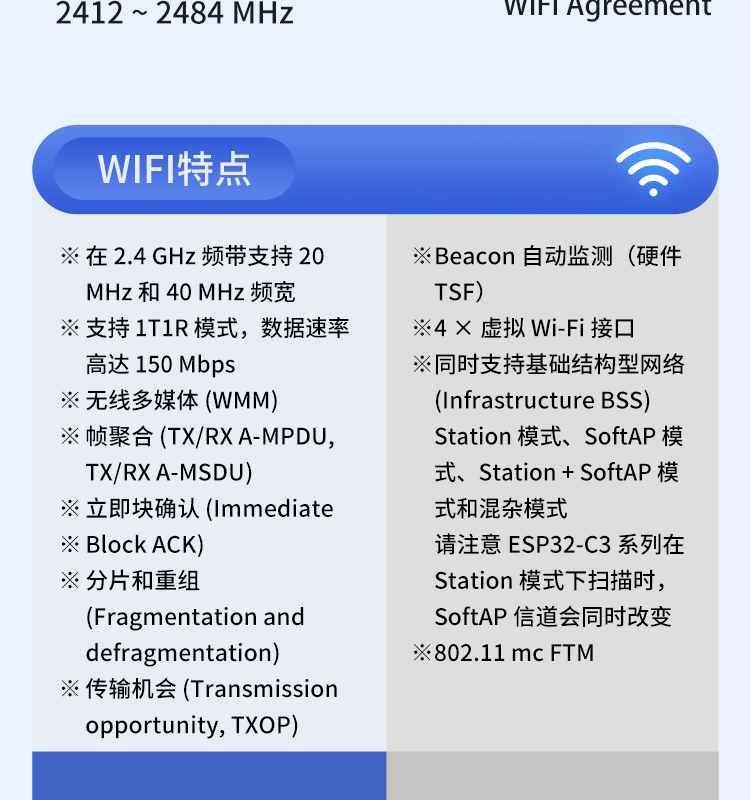

Wi­Fi
• 支持 IEEE 802.11 b/g/n 协议
• 工作信道中心频率范围：2412 ~ 2484 MHz
• 在 2.4 GHz 频带支持 20 MHz 和 40 MHz 频宽
• 支持 1T1R 模式，数据速率高达 150 Mbps
• 无线多媒体 (WMM)
• 帧聚合 (TX/RX A-MPDU, TX/RX A-MSDU)
• 立即块确认 (Immediate Block ACK)
• 分片和重组 (Fragmentation and defragmentation)
• 传输机会 (Transmission opportunity, TXOP)
• Beacon 自动监测（硬件 TSF）
• 4 × 虚拟 Wi-Fi 接口
• 同时支持基础结构型网络 (Infrastructure BSS)
Station 模式、SoftAP 模式、Station + SoftAP 模式和混杂模式
请注意 ESP32-C3 系列在 Station 模式下扫描时，SoftAP 信道会同时改变
• 802.11 mc FTM
蓝牙 ®
• 低功耗蓝牙 (Bluetooth LE)：Bluetooth 5、Bluetoothmesh
• 速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps

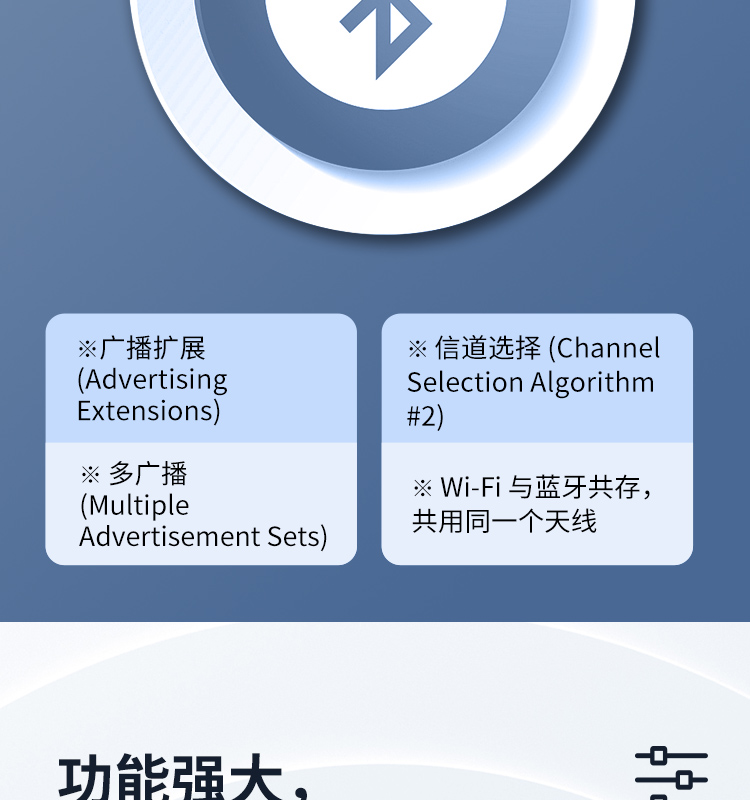

• 广播扩展 (Advertising Extensions)
• 多广播 (Multiple Advertisement Sets)
• 信道选择 (Channel Selection Algorithm #2)
• Wi-Fi 与蓝牙共存，共用同一个天线
外设
• GPIO、SPI、UART、I2C、I2S、红外遥控 (remotecontrol peripheral)、LED PWM 控制器、通用 DMA控制器、TWAI® 控制器（兼容 ISO 11898-1，即CAN 规范 2.0）、USB 串口/JTAG 控制器、温度传感器、SAR 模/数转换器、通用定时器、看门狗定时器

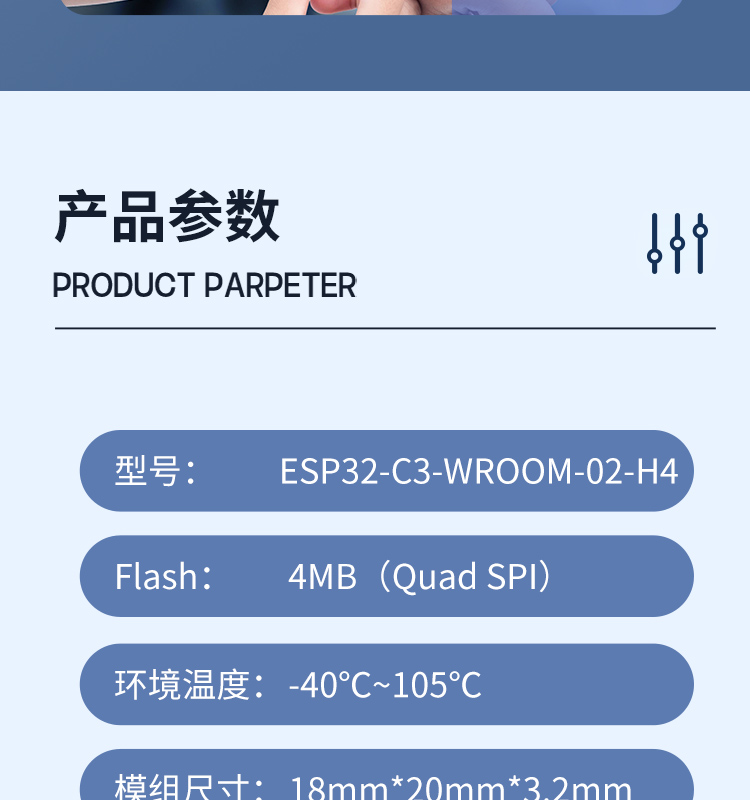

模组集成元件
• 40 MHz 集成晶振
• 4 MB SPI flash
天线选型
• 板载 PCB 天线 (ESP32-C3-WROOM-02)
• 通过连接器连接外部天线 (ESP32-C3-WROOM-
02U)
工作条件
• 工作电压/供电电压：3.0 ~ 3.6 V
• 工作环境温度：
– 85 °C 版模组：–40 ~ 85 °C
– 105 °C 版模组：–40 ~ 105 °C
认证
• RF 认证：见 证书
• 环保认证：RoHS/REACH
测试
• HTOL/HTSL/uHAST/TCT/ESD/Latch-up

esp乐鑫官网ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+蓝牙5模组乐鑫蓝牙wifi模块应用
• 智能家居
– 智能照明
– 智能按钮
– 智能插座
– 室内定位
• 工业自动化
– 工业机器人
– Mesh 组网
– 人机界面
– 工业总线应用
• 医疗保健
– 健康监测
– 婴儿监控器
• 消费电子产品
– 智能手表、智能手环
– OTT 电视盒、机顶盒设备
– Wi-Fi 音箱
– 具有数据上传功能的玩具和接近感应玩具
• 智慧农业
– 智能温室大棚
– 智能灌溉
– 农业机器人
• 零售餐饮
– POS 系统
– 服务机器人
• 音频设备
– 网络音乐播放器
– 音频流媒体设备
– 网络广播
• 通用低功耗 IoT 传感器集线器
• 通用低功耗 IoT 数据记录器

在物联网的时代，WiFi和蓝牙技术在智能终端和智能家居设备中扮演着至关重要的角色。乐鑫作为一家物联网芯片设计和方案提供商，推出了一款全新的2.4GHz WiFi和蓝牙5.0模组——ESP32-C3-WROOM-02/02U，为终端和智能家居设备提供更稳定、更快速、更可靠的连接解决方案。

1. ESP32-C3-WROOM-02/02U模块 – 描述及优势

esp乐鑫官网ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+蓝牙5模组乐鑫蓝牙wifi模块是一款高度集成的无线网络模块，支持标准的802.11b/g/n WiFi和蓝牙5.0协议。该模块基于乐鑫新一代2.4GHz无线SoC ESP32-C3，具有以下优势：

1. 小巧紧凑：ESP32-C3-WROOM-02/02U模块体积小，只有18.2毫米×25.5毫米×2.8毫米，可适应各种智能终端和设备的空间限制。

2. 高性能：模块采用先进的ESP32-C3 SoC芯片，其CPU主频高达160MHz，内置4MB闪存和288KB SRAM，支持多种安全加/解密算法，可满足不同应用场景的性能需求。

3. 低功耗：该模块低功耗设计，支持多种省电模式，可有效延长设备的使用寿命。

4. 高可靠性：乐鑫ESP32-C3芯片具有先进的抗干扰性能和很强的鲁棒性，支持Wi-Fi TX beamforming等一系列功能，可保证设备在复杂环境下的信号稳定性和传输质量。

5. 易于开发：模块内置多种外设接口(如SPI、I2C、UART等)，可直接连接多种传感器和设备，开发者可使用常见的开发工具和语言(C/C++、Python等)方便快速地开发应用程序。

2. esp乐鑫官网ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+蓝牙5模组乐鑫蓝牙wifi模块的应用场景

ESP32-C3-WROOM-02/02U模块在智能家居、智能电子、智能健康等多个领域具有广泛的应用场景：

1. 智能家居：该模块可与家用电器和家庭自动化设备配对使用，建立家庭Wi-Fi和蓝牙网，实现诸如智能音响、智能电视、智能灯光等多种控制方式。

2. 智能电子：模块的高性能和低功耗特性，可为智能手环、智能手表、智能眼镜等个人便携式设备提供集成网络连接和数据传输解决方案。

3. 智能健康：模块可接入家居和医疗设备，将健康监测数据通过无线网络传输至云端，进行智能分析和辅助诊断，可提高患者的健康管理和诊疗效率。

3. ESP32-C3-WROOM-02/02U模块的应用案例

ESP32-C3-WROOM-02/02U模块已经被广泛应用于智能终端和设备中，在以下几个领域取得了优异的应用成果：

1. 智能音响：基于esp乐鑫官网ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+蓝牙5模组乐鑫蓝牙wifi模块开发的智能音响，支持多房间音频同步播放，提供面向不同用户和应用场景的多种语音智能交互方式，如图书馆智能音响、语音交互智能音响等。

2. 智能电视：基于ESP32-C3-WROOM-02/02U模块开发的智能电视，支持多种视频解码和编码格式，提供优质高清智能图像，为用户提供更加便捷快速的多媒体视听体验。

3. 智能门锁：基于ESP32-C3-WROOM-02/02U模块开发的智能门锁，通过WiFi和蓝牙双重认证方式，实现多重身份认证和门锁远程控制功能，为家庭及企业安全提供更加全面和便捷的保障。

4. 智慧医疗：基于ESP32-C3-WROOM-02/02U模块开发的智慧医疗设备，将家庭医疗设备联网，结合云计算和人工智能技术，实现智能化家庭健康监测和远程医疗，为人们提供高效、快捷和安全的健康管理方式。

4. ESP32-C3-WROOM-02/02U模块的未来展望

作为乐鑫新一代WiFi和蓝牙半导体芯片中的佼佼者，ESP32-C3-WROOM-02/02U模块在智能终端和设备领域将会迎来更广阔的应用前景。随着智能家居的发展和智能健康的普及，更多的终端和设备将会采用该模块，为人们构建智慧家庭和智慧城市提供更稳定、更快速、更可靠的连接解决方案。

同时，随着当前智能IoT系统和设备之间的互联互通性的提高，越来越多的智能设备和终端将不仅仅局限于WiFi和蓝牙双通道连接。未来，ESP32-C3-WROOM-02/02U模块还将加入更多新颖的连接技术，如5G、LPWA等，满足更多、更广泛的跨平台连接需求，把智能终端和智能设备带入更加智能化、智能化和安全的未来。

5. ESP32-C3-WROOM-02/02U模块总结

作为ESP32系列芯片的一员，esp乐鑫官网ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+蓝牙5模组乐鑫蓝牙wifi模块是一款集成了WiFi和蓝牙5.0双模通信的模块，具有小巧紧凑、高性能、低功耗、高可靠性、易于开发等多个优点，并在智能家居、智能电子、智能健康等多个领域取得了广泛应用。其优异的通讯和连接性能，是连接未来万物的重要组成部分。
