ESP32-S2-Kaluga-1-Kit 概述
ESP32-S2-Kaluga-1
ESP32-S2-Kaluga-1反面
ESP32-S2-Kaluga-1正面
ESP32-S2-Kaluga-1-包装

乐鑫wifi模组ESP32-S2-Kaluga-1 套件 v1.3

Provide the users with the tools for development 乐鑫wifi模组ESP32-S2-Kaluga-1 v1.3 是一款来自乐鑫的开发套件,主要可用于以下目的: 展示 ESP32-S2 芯片的人机交互功能 为用户提供基于 ESP32-S2 的人机交互应用开发工具 There are many ways of how the ESP32-S2’s abundant functionalities can be used. For starters, the possible use cases may include: Smart home: From simplest smart lighting, smart door locks, smart sockets, to video streaming devices, security cameras, OTT devices, and home appliances Battery-powered equipment: Wi-Fi mesh sensor networks, Wi-Fi-networked toys, wearable devices, health management equipment Industrial automation equipment: Wireless control and robot technology, intelligent lighting, HVAC control equipment, etc. Retail and catering industry: POS machines and service robots 乐鑫wifi模组ESP32-S2 的功能强大,应用场景非常丰富。对于初学者来说,可能的用例包括: 智能家居:从简单的智能照明、智能门锁、智能插座,到更复杂的视频流设备、安防摄像头、OTT 设备和家用电器等 电池供电设备:Wi-Fi mesh 传感器网络、Wi-Fi 网络玩具、可穿戴设备、健康管理设备等 工业自动化设备:无线控制与机器人技术、智能照明、HVAC 控制设备等 零售和餐饮业:POS 机和服务机器人 ESP32-S2-Kaluga-1-Kit 概述 ESP32-S2-Kaluga-1 套件包括以下几个开发板: 主板:ESP32-S2-Kaluga-1 扩展板: ESP-LyraT-8311A v1.3 - 音频播放器 ESP-LyraP-TouchA v1.1 - 触摸板 ESP-LyraP-LCD32 v1.2 - 3.2” LCD 屏 ESP-LyraP-CAM v1.1 - 摄像头 由于 ESP32-S2 的管脚复用,部分扩展板的兼容性有所限制,具体请见 扩展板的兼容性。 The ESP32-S2-Kaluga-1 kit consists of the following boards: Main board: ESP32-S2-Kaluga-1 Extension boards: ESP-LyraT-8311A v1.3 - audio player ESP-LyraP-TouchA v1.1 - touch panel ESP-LyraP-LCD32 v1.2 - 3.2” LCD screen ESP-LyraP-CAM v1.1 - camera board Due to the presence of multiplexed pins on ESP32-S2, certain extension 概述 ESP32-S2-Kaluga-1 主板是整个套件的核心。该主板集成了 ESP32-S2-WROVER 模组,并配备连接至各个扩展板的连接器。ESP32-S2-Kaluga-1 是人机交互接口原型设计的关键工具。 ESP32-S2-Kaluga-1 主板配备了多个连接器,可用于连接相应扩展板: 扩展板连接器,用于连接 ESP-LyraT-8311A、ESP-LyraP-LCD32 摄像头连接器,用于连接 ESP-LyraP-CAM 触摸 FPC 连接器,用于连接 ESP-LyraP-TouchA LCD FPC 连接器(尚无可用官方配套扩展板) I2C FPC 连接器(尚无可用官方配套扩展板) ESP32-S2-Kaluga-1 All the four extension boards are specially desgined to support the following features: Touch panel control Six touch buttons Supports acrylic panels up to 5 mm Wet hand operation Water rejection, ESP32-S2 can be configured to disable all touchpads automatically if multiple pads are simultaneously covered with water and to re-enable touchpads if the water is removed Audio playback Connect speakers to play audio Use together with the Touch panel to control audio playback and adjust volume LCD display LCD interface (8-bit parallel RGB, 8080, and 6800 interface) Camera image acquisition Supports OV2640 and OV3660 camera modules 8-bit DVP image sensor interface (ESP32-S2 also supports 16-bit DVP image sensors, you can design it yourself) Clock frequency up to 40 MHz Optimized DMA transmission bandwidth for easier transmission of high-resolution images 所有四个扩展板都经过特别设计,以支持以下功能: 触摸板控制 带有 6 个触摸按钮 支持 5 mm 亚克力板 支持湿手操作 支持防水功能。ESP32-S2 可以配置为在多个触摸板同时被水复盖时自动禁用所有触摸板功能,并在去除水滴后重新启用触摸板 音频播放 连接扬声器,以播放音频 配合触控板使用,可控制音频播放和调节音量 LCD 显示屏 LCD 接口(8 位并行 RGB、8080 和 6800 接口) 摄像头图像采集 支持 OV2640 和 OV3660 摄像头模块 8-bit DVP 图像传感器接口(ESP32-S2 还支持 16 位 DVP 图像传感器,但需要您自行进行二次开发) 支持高达 40 MHz 时钟频率 优化 DMA 传输带宽,便于传输高分辨率图像 Description of Components 乐鑫wifi模组组件描述 乐鑫wifi模组ESP32-S2-Kaluga-1-正面 乐鑫wifi模组ESP32-S2-Kaluga-1 - 反面 The description of components starts from the ESP32-S2 module on the left side and then goes clockwise. Reserved means that the functionality is available, but the current version of the kit does not use it. 下表将从左边的乐鑫wifi模组ESP32-S2 模组开始,以顺时针顺序介绍上图中的主要组件。 保留 表示该功能可用,但当前版本的套件并未启用该功能。 Key Component Description ESP32-S2-WROVER Module Module integrating the ESP32-S2 chip that provides Wi-Fi connectivity, data processing power, and flexible data storage. 4.3” LCD FPC Connector (Reserved) Connect to a 4.3” LCD extension board using the FPC cable. ESP Prog Connector (Reserved) Connection for Espressif’s download device (ESP-Prog) to flash ESP32-S2 system. JTAG Switch Switch to ON to enable connection between ESP32-S2 and FT2232; JTAG debugging will then be possible using USB-UART/JTAG Port. See also JTAG Debugging. Breakout Header 2 Some GPIO pins of the ESP32-S2-WROVER module are broken out to this header, see labels on the board. USB-to-UART/JTAG Bridge FT2232 adapter board allowing for communication over USB port using UART/JTAG protocols. Camera Header Mount a camera extension board here (e.g., ESP-LyraP-CAM). Extension Header Mount the extension boards having such connectors here. Reset Button Press this button to restart the system Boot Button
ESP32-S2-Kaluga-1-Kit 概述
ESP32-S2-Kaluga-1
ESP32-S2-Kaluga-1反面
ESP32-S2-Kaluga-1正面
ESP32-S2-Kaluga-1-包装
产品描述

The ESP32-S2-Kaluga-1 kit v1.3 is a development kit by Espressif that is mainly created to:

Demonstrate the ESP32-S2’s human-computer interaction functionalities

Provide the users with the tools for development of human-computer interaction applications based on the ESP32-S2

乐鑫wifi模组ESP32-S2-Kaluga-1 v1.3 是一款来自乐鑫的开发套件,主要可用于以下目的:

展示 ESP32-S2 芯片的人机交互功能

为用户提供基于 ESP32-S2 的人机交互应用开发工具

There are many ways of how the ESP32-S2’s abundant functionalities can be used. For starters, the possible use cases may include:

Smart home: From simplest smart lighting, smart door locks, smart sockets, to video streaming devices, security cameras, OTT devices, and home appliances

Battery-powered equipment: Wi-Fi mesh sensor networks, Wi-Fi-networked toys, wearable devices, health management equipment

Industrial automation equipment: Wireless control and robot technology, intelligent lighting, HVAC control equipment, etc.

Retail and catering industry: POS machines and service robots

乐鑫wifi模组ESP32-S2 的功能强大,应用场景非常丰富。对于初学者来说,可能的用例包括:

智能家居:从简单的智能照明、智能门锁、智能插座,到更复杂的视频流设备、安防摄像头、OTT 设备和家用电器等

电池供电设备:Wi-Fi mesh 传感器网络、Wi-Fi 网络玩具、可穿戴设备、健康管理设备等

工业自动化设备:无线控制与机器人技术、智能照明、HVAC 控制设备等

零售和餐饮业:POS 机和服务机器人

乐鑫wifi模组ESP32-S2-Kaluga-1-Kit 概述
ESP32-S2-Kaluga-1-Kit 概述

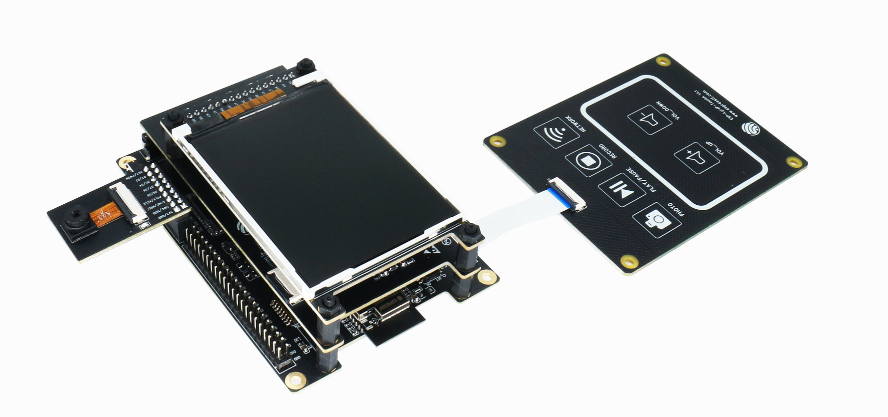

ESP32-S2-Kaluga-1 套件包括以下几个开发板:

主板:ESP32-S2-Kaluga-1

扩展板:

ESP-LyraT-8311A v1.3 - 音频播放器

ESP-LyraP-TouchA v1.1 - 触摸板

ESP-LyraP-LCD32 v1.2 - 3.2” LCD 屏

ESP-LyraP-CAM v1.1 - 摄像头

由于 ESP32-S2 的管脚复用,部分扩展板的兼容性有所限制,具体请见 扩展板的兼容性。


The ESP32-S2-Kaluga-1 kit consists of the following boards:

Main board: ESP32-S2-Kaluga-1

Extension boards:

ESP-LyraT-8311A v1.3 - audio player

ESP-LyraP-TouchA v1.1 - touch panel

ESP-LyraP-LCD32 v1.2 - 3.2” LCD screen

ESP-LyraP-CAM v1.1 - camera board

Due to the presence of multiplexed pins on ESP32-S2, certain extension

概述
ESP32-S2-Kaluga-1 主板是整个套件的核心。该主板集成了 ESP32-S2-WROVER 模组,并配备连接至各个扩展板的连接器。ESP32-S2-Kaluga-1 是人机交互接口原型设计的关键工具。

ESP32-S2-Kaluga-1 主板配备了多个连接器,可用于连接相应扩展板:

扩展板连接器,用于连接 ESP-LyraT-8311A、ESP-LyraP-LCD32

摄像头连接器,用于连接 ESP-LyraP-CAM

触摸 FPC 连接器,用于连接 ESP-LyraP-TouchA

LCD FPC 连接器(尚无可用官方配套扩展板)

I2C FPC 连接器(尚无可用官方配套扩展板)

乐鑫wifi模组ESP32-S2-Kaluga-1

ESP32-S2-Kaluga-1

All the four extension boards are specially desgined to support the following features:

Touch panel control
Six touch buttons

Supports acrylic panels up to 5 mm

Wet hand operation

Water rejection, ESP32-S2 can be configured to disable all touchpads automatically if multiple pads are simultaneously covered with water and to re-enable touchpads if the water is removed

Audio playback
Connect speakers to play audio

Use together with the Touch panel to control audio playback and adjust volume

LCD display
LCD interface (8-bit parallel RGB, 8080, and 6800 interface)

Camera image acquisition
Supports OV2640 and OV3660 camera modules

8-bit DVP image sensor interface (ESP32-S2 also supports 16-bit DVP image sensors, you can design it yourself)

Clock frequency up to 40 MHz

Optimized DMA transmission bandwidth for easier transmission of high-resolution images

所有四个扩展板都经过特别设计,以支持以下功能:

触摸板控制
带有 6 个触摸按钮

支持 5 mm 亚克力板

支持湿手操作

支持防水功能。ESP32-S2 可以配置为在多个触摸板同时被水复盖时自动禁用所有触摸板功能,并在去除水滴后重新启用触摸板

音频播放
连接扬声器,以播放音频

配合触控板使用,可控制音频播放和调节音量

LCD 显示屏
LCD 接口(8 位并行 RGB、8080 和 6800 接口)

摄像头图像采集
支持 OV2640 和 OV3660 摄像头模块

8-bit DVP 图像传感器接口(ESP32-S2 还支持 16 位 DVP 图像传感器,但需要您自行进行二次开发)

支持高达 40 MHz 时钟频率

优化 DMA 传输带宽,便于传输高分辨率图像


Description of Components
乐鑫wifi模组组件描述

乐鑫wifi模组ESP32-S2-Kaluga-1-正面

乐鑫wifi模组ESP32-S2-Kaluga-1-正面

乐鑫wifi模组ESP32-S2-Kaluga-1-反面

乐鑫wifi模组ESP32-S2-Kaluga-1 - 反面

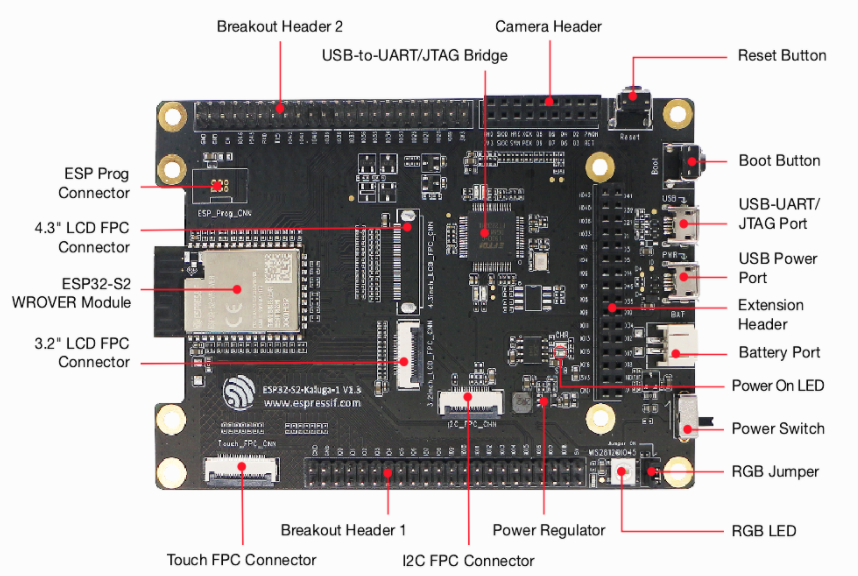

The description of components starts from the ESP32-S2 module on the left side and then goes clockwise.

Reserved means that the functionality is available, but the current version of the kit does not use it.

下表将从左边的乐鑫wifi模组ESP32-S2 模组开始,以顺时针顺序介绍上图中的主要组件。
保留 表示该功能可用,但当前版本的套件并未启用该功能。

Key Component

Description

ESP32-S2-WROVER Module

Module integrating the ESP32-S2 chip that provides Wi-Fi connectivity, data processing power, and flexible data storage.

4.3” LCD FPC Connector

(Reserved) Connect to a 4.3” LCD extension board using the FPC cable.

ESP Prog Connector

(Reserved) Connection for Espressif’s download device (ESP-Prog) to flash ESP32-S2 system.

JTAG Switch

Switch to ON to enable connection between ESP32-S2 and FT2232; JTAG debugging will then be possible using USB-UART/JTAG Port. See also JTAG Debugging.

Breakout Header 2

Some GPIO pins of the ESP32-S2-WROVER module are broken out to this header, see labels on the board.

USB-to-UART/JTAG Bridge

FT2232 adapter board allowing for communication over USB port using UART/JTAG protocols.

Camera Header

Mount a camera extension board here (e.g., ESP-LyraP-CAM).

Extension Header

Mount the extension boards having such connectors here.

Reset Button

Press this button to restart the system

Boot Button

Holding down Boot and then pressing Reset initiates Firmware Download mode for downloading firmware through the serial port.

USB-UART/JTAG Port

Communication interface (UART or JTAG) between a PC and the ESP32-S2 module.

USB Power Port

Power supply for the board.

Battery Port

Connect an external battery to the 2-pin battery connector.

Power On LED

Turns on when the USB or an external power supply is connected to the board.

Power Switch

Switch to ON to power the system.

RGB Jumper

To have access to the RGB LED, place a jumper onto the pins.

RGB LED

Programmable RGB LED and controlled by GPIO45. Before using it, you need to put RGB Jumper ON.

Power Regulator

Regulator converts 5 V to 3.3 V.

I2C FPC Connector

(Reserved) Connect to other I2C extension boards using the FPC cable.

Breakout Header 1

Some GPIO pins of the ESP32-S2-WROVER module are broken out to this header, see labels on the board.

Touch FPC Connector

Connect the ESP-LyraP-TouchA extension board using the FPC cable.

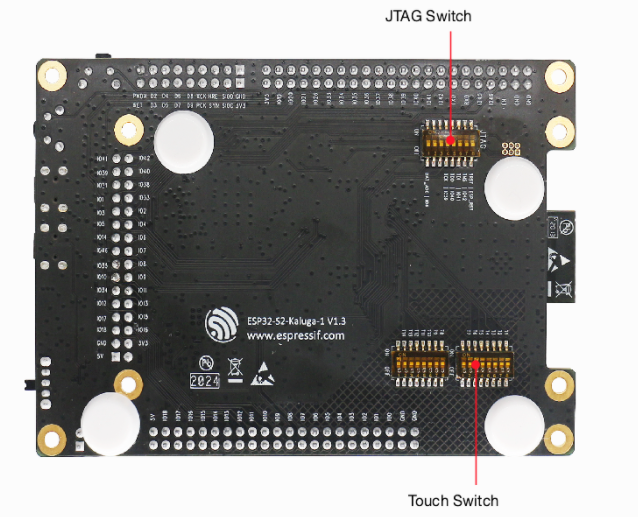

Touch Switch

In OFF position, GPIO1 to GPIO14 are used for connection to touch sensors; switch to ON if you want to use them for other purposes.

3.2” LCD FPC connector

Connect a 3.2” LCD extension board (e.g., ESP-LyraP-LCD32) using the FPC cable.

主要组件

描述

ESP32-S2-WROVER 模组

集成 ESP32-S2 芯片,可提供 Wi-Fi 连接、数据处理和灵活的数据存储功能。

4.3” LCD FPC 连接器

(保留)可使用 FPC 线连接 4.3” LCD 扩展板。

ESP Prog 连接器

(保留)用于连接乐鑫固件烧录设备 (ESP-Prog)

JTAG 开关

切换到 ON 方向,启用 ESP32-S2 FT2232 之间的连接。此时,可通过 USB-UART/JTAG 端口进行 JTAG 调试,详见 JTAG 调试

引出管脚排针 2

ESP32-S2-WROVER 模组的部分 GPIO 直接引出至该开发板(详见开发板上的标记)。

USB-to-UART/JTAG 桥接器

FT2232 适配器开发板,允许在 USB 端口使用 UART/JTAG 协议通信。

摄像头连接器

用于连接摄像头扩展板,比如 ESP-LyraP-CAM

扩展板连接器

用于连接带有配套连接器的扩展板。

Reset 复位按钮

用于重启系统。

Boot 按钮

按下 Boot 键并保持,同时按一下 Reset 键,进入固件下载模式,通过串口下载固件。

USB-UART/JTAG 端口

PC ESP32-S2 模组之间的通信接口(UART JTAG)。

USB 电源端口

为开发板供电。

电池端口

2 针连接器,用于连接外部电池。

电源 LED 指示灯

USB 电源或外部电源供电电压正常,则 LED 亮起。

电源开关

打开可为系统供电。

RGB 跳线

如需使用 RGB LED,需在该位置增加一个跳线。

RGB LED 指示灯

可编程 RGB LED 指示灯,受控于 GPIO45。在使用前需要安装 RGB 跳线。

调压器

5 V 3.3 V 调压器。

I2C FPC 连接器

(保留)可通过 FPC 线连接其他 I2C 扩展板。

引出管脚排针 1

ESP32-S2-WROVER 模组的部分 GPIO 直接引出至该开发板(详见开发板上的标记)。

触摸 FPC 连接器

可通过 FPC 线连接 ESP-LyraP-TouchA 扩展板。

触摸开关

切换到 OFF 方向,配置 GPIO1 GPIO14 连接触摸传感器;切换到 ON 方向,配置 GPIO1 GPIO14 用于其他目的。

3.2” LCD FPC 连接器

可通过 FPC 线连接 3.2” LCD 扩展板,比如 ESP-LyraP-LCD32

Start Application Development
Before powering up your ESP32-S2-Kaluga-1, please make sure that it is in good condition with no obvious signs of damage.
应用程序开发
乐鑫wifi模组ESP32-S2-Kaluga-1 上电前,请先确认开发板完好无损。

Required Hardware
ESP32-S2-Kaluga-1

Two USB 2.0 cables (Standard-A to Micro-B)

For power supply

For UART/JTAG communication

Computer running Windows, Linux, or macOS

Any extension boards of your choice

硬件准备
ESP32-S2-Kaluga-1

两根 USB 2.0 电缆(标准 A 转 Micro-B)

电源选项

用于 UART/JTAG 通信

PC(Windows、Linux 或 macOS)

您选择的任何扩展板

Software Setup
Please proceed to Get Started, where Section Installation Step by Step will quickly help you set up the development environment.

The programming guide and application examples for your ESP32-S2-Kaluga-1 kit can be found in esp-dev-kits repository on GitHub.
硬件设置
连接您选择的扩展板(更多信息,请见对应拓展板的用户指南)

插入两根 USB 电缆

打开 电源开关 时,电源 LED 指示灯 应点亮。

乐鑫wifi模组 ESP32-S2-Kaluga-1 - 包装

乐鑫wifi模组ESP32-S2-Kaluga-1 - 包装

The contents are as follows:

Main Board
ESP32-S2-Kaluga-1

Extension Boards:
ESP-LyraT-8311A

ESP-LyraP-CAM

ESP-LyraP-TouchA

ESP-LyraP-LCD32

Connectors
20-pin FPC cable (to connect ESP32-S2-Kaluga-1 to ESP-LyraP-TouchA)

Fasteners
Mounting bolts (x8)

Screws (x4)

Nuts (x4)
内含以下部分:

主板
ESP32-S2-Kaluga-1

扩展板:
ESP-LyraT-8311A

ESP-LyraP-CAM

ESP-LyraP-TouchA

ESP-LyraP-LCD32

连接器
20 针 FPC 线(用于连接 ESP32-S2-Kaluga-1 主板至 ESP-LyraP-TouchA 扩展板)

紧固件
安装螺栓 (x 8)

螺丝 (x 4)

螺母 (x 4)

Hardware Reference
硬件参考
Block Diagram
功能框图

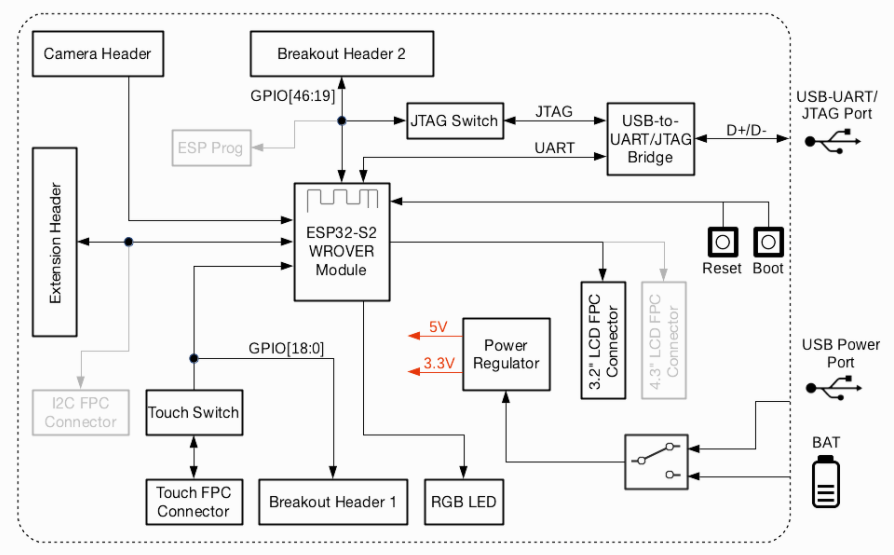

A block diagram below shows the components of the ESP32-S2-Kaluga-1 and their interconnections.
ESP32-S2-Kaluga-1 的主要组件和连接方式如下图所示。

乐鑫wifi模组ESP32-S2-Kaluga-1 功能框图乐鑫wifi模组ESP32-S2-Kaluga-1 功能框图

Power Supply Options
There are four ways to provide power to the board:

Micro USB port, default power supply

External battery via the 2-pin battery connector

5V and GND header pins

3V3 and GND header pins
电源选项
开发板可任一选用以下四种供电方式:

Micro USB 端口供电(默认)

通过 2 针电池连接器使用外部电池供电

5V / GND 管脚供电

3V3 / GND 管脚供电

Compatibility of Extension Boards
If you want to use more than one extension board at the same time, please check the table given below.
扩展板的兼容性
如需同时使用多块扩展板,请先查看以下兼容性信息:

Boards Used

HW Conflict

Limitations

Solution

8311A v1.3 + CAM v1.1

I2S Controller

ESP32-S2 has only one I2S interface. But both extension boards require connection via the ESP32-S2’s I2S interface (LyraT-8311A in Standard mode, ESP-LyraP-CAM in Camera mode).

Utilize time division multiple access, or use a different audio module that can be connected via other GPIOs or DAC.

TouchA v1.1 + LCD32 v1.2

IO11, IO6

Touch actions cannot be triggered because of the multiplexed pin IO11. ESP-LyraP-LCD32 will not be affected because its BLCT pin will be disconnected from IO6.

Do not initialize IO11 (NETWORK) for your ESP-LyraP-TouchA, or configure the BLCT pin to -1 (= do not use BLCT) for your ESP-LyraP-LCD32.

8311A v1.3 + LCD32 v1.2

IO6

BLCT pin of ESP32-S2-Kaluga-1 will be disconnected from IO6.

Configure the BK pin to -1 (= do not use BLCT) for your ESP-LyraP-LCD32.

TouchA v1.1 + 8311A v1.3

Pin BT_ADC on ESP-LyraT-8311A

This pin is required for initialization of the six button on ESP-LyraT-8311A. At the same time, ESP-LyraP-TouchA needs this pin for its touch actions.

If you plan to use buttons on ESP-LyraT-8311A, do not initialize pin IO6 (PHOTO) for your ESP-LyraP-TouchA.

TouchA v1.1 + CAM v1.1

IO1, IO2, IO3

Cannot be used simultaneously because of the mentioned multiplexed pins.

For ESP-LyraP-TouchA, do not initialize IO1 (VOL_UP), IO2 (PLAY), and IO3 (VOL_DOWN).

TouchA v1.1 + LCD32 v1.2 + CAM v1.1

IO1, IO2, IO3, IO11

Conflicts on the mentioned multiplexed pins.

For ESP-LyraP-TouchA, do not initialize IO1 (VOL_UP), IO2 (PLAY), IO3 (VOL_DOWN), and IO11 (NETWORK).

TouchA v1.1 + LCD32 v1.2 + 8311A v1.3

IO6, IO11

If ESP-LyraT-8311A’s pin BT_ADC is used to initialize the board’s six buttons, IO6 and IO11 will not be available for the other boards.

Do not initialize IO11 (NETWORK) for your ESP-LyraP-TouchA. Also, if you need to use BT_ADC, do not initialize IO6 (PHOTO).

扩展板组合

复用接口或管脚

无法运行原因

解决方案

8311A v1.3 + CAM v1.1

I2S 控制器

乐鑫wifi模组ESP32-S2 仅有 1 个 I2S 接口,但这两个开发板均需使用 ESP32-S2 的 I2S 接口进行通信(ESP-LyraT-8311A 使用标准模式;ESP-LyraP-CAM 使用 Camera 协议)。

采用分时复用;或另外选择一款可以通过其他 GPIOs 或 DAC 连接的音频扩展板。

TouchA v1.1 + LCD32 v1.2

IO11、IO6

由于管脚 IO11 复用,导致无法触发触摸动作;ESP-LyraP-LCD32 则由于其 BLCT 管脚已与 IO6 断开,因此不受影响。

不要初始化 ESP-LyraP-TouchA 扩展板的 IO11 (NETWORK) 管脚;或者配置 ESP-LyraP-LCD32 扩展板的 BLCT 管脚为 -1 (相当于不使用 BLCT)。

8311A v1.3 + LCD32 v1.2

IO6

配置 ESP-LyraP-LCD32 扩展板的 BK 管脚为 -1 (相当于不使用 BK)。

ESP32-S2-Kaluga-1 的 BLCT 管脚将从 IO6 断开。

TouchA v1.1 + 8311A v1.3

ESP-LyraT-8311A 的 BT_ADC 管脚

ESP-LyraT-8311A 在初始化 6 个按钮时需要使用 BT_ADC 管脚,而 ESP-LyraP-TouchA 在完成触摸动作时也需要使用 BT_ADC 管脚。

如需使用 ESP-LyraT-8311A 的 6 个按钮,则不要初始化 ESP-LyraP-TouchA 的 IO6 (PHOTO) 管脚。

TouchA v1.1 + CAM v1.1

IO1、IO2、IO3

由于管脚复用无法同时使用。

不要初始化 ESP-LyraP-TouchA 的 IO1 (VOL_UP)、IO2 (PLAY) 和 IO3 (VOL_DOWN)。

TouchA v1.1 + LCD32 v1.2 + CAM v1.1

IO1、IO2、IO3、IO11

由于管脚复用无法同时使用。

不要初始化 ESP-LyraP-TouchA 的 IO1 (VOL_UP)、IO2 (PLAY)、IO3 (VOL_DOWN) 和 IO11 (NETWORK)。

TouchA v1.1 + LCD32 v1.2 + 8311A v1.3

IO6、IO11

如果使用 ESP-LyraT-8311A 的 BT_ADC 管脚初始化开发板的 6 个按钮,其他扩展板则无法使用 IO6 和 IO11。

不要初始化 ESP-LyraP-TouchA 的 IO11 (NETWORK)。此外,如果需要使用 BT_ADC,则不要初始化 IO6 (PHOTO)。



扫二维码用手机看

飞睿无线定位测距uwb标签UWB芯片厂商UWB定位公司实现无缝定位的领跑者

在当今数字化世界中,定位技术的重要性越来越被广泛认知和应用。从室内导航到物流跟踪,无线测距UWB芯片的出现为各行各业带来了新的可能性。而在这个充满竞争的领域中,一家名为飞睿UWB定位公司的无线定位测距uwb标签UWB芯片厂商,凭借其先进的技术和创新能力,成功成为实现无缝定位的先进者。 UWB(Ultra-Wideband)是一种广泛应用于室内定位和跟踪的无线通信技术。相比传统的定位技术,如GPS或Wi-Fi,UWB具有更高的精度和定位准确性。这一技术利用短脉冲信号的传播时间来计算物体与基站之间的距离,从而实现高精度的定位。 飞睿UWB定位公司作为一家专注于UWB技术研发和应用的企业,不仅在无线定位测距uwb标签UWB芯片领域拥有深厚的技术实力,而且在产品研发和市场推广方面也积累了丰富的经验。该公司的核心业务包括UWB芯片的设计、制造、销售和技术支持,并提供完整的解决方案来满足不同行业的需求。 一、UWB芯片的优势和应用 UWB芯片作为实现准确定位和跟踪的关键技术,具有许多优势和广泛应用的潜力。首先,UWB芯片具有高精度的定位能力,可以达到亚厘米级的精度,尤其适用于对位置精度要求高的应用场景。其次,UWB技术在室内环境中的表现出色,能够克服传统技术在室内多路径干扰和信号衰减方面的限制。此外,UWB芯片还能够实现低功耗和高数据传输速率,适用于物流追踪、室内导航、智能家居等领域。 二、飞睿UWB定位公司的研发实力和技术创新 飞睿UWB定位公司以其突出的研发实力和技术创新能力在行业内独树一帜。该公司拥有一支由工程师和科研人员组成的专业团队,致力于UWB芯片的研发和创新应用。不仅在硬件设计方面有着丰富的经验,还在信号处理算法和定位算法等核心技术上有着深入研究。通过持续的技术创新和研发投入,UWB定位公司不断地提升产品性能,满足市场需求。 三、UWB定位公司的产品与解决方案 飞睿作为一家专业的无线定位测距uwb标签UWB芯片厂商,UWB定位公司提供了多款优秀的产品与解决方案。首先,飞睿的UWB芯片具有高性能和可靠性,能够满足各行业对定位精度和稳定性的要求。其次,UWB定位公司还提供完善的软件开发工具和技术支持,帮助客户快速集成和开发应用。此外,UWB定位公司还定制化的解决方案,根据客户的具体需求提供全面的技术支持和服务,确保系统的稳定运行和良好的用户体验。 四、UWB定位公司的应用案例 UWB定位公司的产品和解决方案已经成功应用于多个行业,并取得了显著的成果。以下是一些应用案例的介绍: 1. 物流和仓储管理:UWB定位技术可以实时追踪货物的位置和运动轨迹,提高物流效率和准确性。通过在仓库内部安装UWB基站,可以实现对货物的高精度定位,减少货物丢失和误配的情况,提升仓储管理的效率。 2. 室内导航和定位服务:UWB芯片可以用于室内导航和定位服务,帮助人们快速找到目的地并提供导航指引。在商场、机场、医院等场所安装UWB基站,可以提供准确的导航服务,为用户提供更好的体验。 3. 车联网和自动驾驶:UWB技术在车联网和自动驾驶领域也有广泛应用。通过在车辆中安装UWB传感器和芯片,可以实现车辆之间的精准通信和定位,提升驾驶安全性和车辆自主性。 4. 工业制造和机器人:在工业制造和机器人领域,UWB技术可以用于定位和跟踪移动设备和机器人的位置,提高生产效率和自动化水平。通过与其他传感器和系统的结合,可以实现更智能化的制造和操作。 五、未来发展和挑战 飞睿作为无线定位测距uwb标签UWB芯片厂商和定位技术提供商,UWB定位公司面临着许多机遇和挑战。随着物联网和人工智能的快速发展,对于精准定位和跟踪的需求将越来越大。UWB技术在室内定位、智能交通、工业制造等领域有着广阔的应用前景。然而,市场竞争激烈,技术要求不断提高,对于UWB定位公司来说,需要不断加强技术研发和创新能力,提供更优秀的产品和解决方案,赢得客户的信任和市场份额。 六、技术合作与生态建设 飞睿UWB定位公司在推动技术合作与生态建设方面也取得了显著成绩。他们积极与其他行业的厂商和合作伙伴进行技术交流和合作,共同推动UWB技术的发展和应用。通过与硬件设备生产商、软件开发公司以及系统集成商等的合作,UWB定位公司不仅拓展了产品的应用领域,还实现了技术的互补和资源的共享,加快了技术创新的速度和效果。 七、用户体验与满意度 作为先进的UWB芯片厂商和定位技术提供商,飞睿UWB定位公司一直将用户体验和满意度放在优先位置。他们注重产品的易用性和稳定性,在产品设计和功能开发上持续优化,以提供更好的用户体验。同时,UWB定位公司还建立了完善的售后服务体系,及时响应客户的需求和问题,并提供技术支持和解决方案,确保用户能够充分发挥UWB技术的价值和效果,获得满意的使用体验。 八、安全与隐私保护 在定位技术应用的同时,飞睿UWB定位公司也重视用户的安全和隐私保护。他们在产品设计和开发中注入了安全机制,采用加密和身份验证等技术手段,确保用户的数据和隐私得到有效保护。同时,UWB定位公司严格遵守相关法规和行业标准,保证数据的合法和合规使用,为用户提供可信赖的定位解决方案。 九、社会责任与可持续发展 作为一家具有社会责任感的企业,飞睿uwb标签UWB定位公司积极关注可持续发展和环境保护。他们在生产过程中注重资源的合理利用和能源的节约,致力于减少对环境的影响。同时,UWB定位公司也积极参与社会公益活动,回馈社会,为推动可持续发展和社会进步做出贡献。 总结: 飞睿UWB定位公司作为一家先进的无线定位测距uwb标签UWB芯片厂商和解决方案提供商,通过先进的技术研发和创新能力,成功实现了无缝定位的先进地位。他们的产品和解决方案在物流管理、室内导航、车联网、工业制造等领域展现出了巨大的应用潜力和市场前景。同时,UWB定位公司注重用户体验和满意度,积极推动技术合作与生态建设,关注安全与隐私保护,承担社会责任,致力于可持续发展。相信在不久的将来,UWB定位公司将以其先进的技术和卓越的服务,继续引领无线测距UWB芯片领域的发展,为行业和用户带来更多的创新和价值。
点击查看更多
18
2022-02

uA级别智能门锁低功耗雷达模块让门锁更加智能省电节约功耗

发布时间: : 2022-02--18
uA级别智能门锁低功耗雷达模块让门锁更加智能省电节约功耗,指纹门锁并不是什么新鲜事,我相信每个人都很熟悉。随着近年来智能家居的逐步普及,指纹门锁也进入了成千上万的家庭。今天的功耗雷达模块指纹门锁不仅消除了繁琐的钥匙,而且还提供了各种智能功能,uA级别智能门锁低功耗雷达模块用在智能门锁上,可以实现门锁的智能感应屏幕,使电池寿命延长3-5倍,如与其他智能家居连接,成为智能场景的开关。所以今天的指纹门锁更被称为智能门锁。 今天,让我们来谈谈功耗雷达模块智能门锁的安全性。希望能让更多想知道智能门锁的朋友认识下。 指纹识别是智能门锁的核心 指纹识别技术在我们的智能手机上随处可见。从以前的实体指纹识别到屏幕下的指纹识别,可以说指纹识别技术已经相当成熟。指纹识别可以说是整个uA级低功耗雷达模块智能门锁的核心。 目前主要有三种常见的指纹识别方法,即光学指纹识别、半导体指纹识别和超声指纹识别。 光学指纹识别 让我们先谈谈光学指纹识别的原理实际上是光的反射。我们都知道指纹本身是不均匀的。当光照射到我们的指纹上时,它会反射,光接收器可以通过接收反射的光来绘制我们的指纹。就像激光雷达测绘一样。 光学指纹识别通常出现在打卡机上,手机上的屏幕指纹识别技术也使用光学指纹识别。今天的光学指纹识别已经达到了非常快的识别速度。 然而,光学指纹识别有一个缺点,即硬件上的活体识别无法实现,容易被指模破解。通常,活体识别是通过软件算法进行的。如果算法处理不当,很容易翻车。 此外,光学指纹识别也容易受到液体的影响,湿手解锁的成功率也会下降。 超声指纹识别 超声指纹识别也被称为射频指纹识别,其原理与光学类型相似,但超声波使用声波反射,实际上是声纳的缩小版本。因为使用声波,不要担心水折射会降低识别率,所以超声指纹识别可以湿手解锁。然而,超声指纹识别在防破解方面与光学类型一样,不能实现硬件,可以被指模破解,活体识别仍然依赖于算法。 半导体指纹识别 半导体指纹识别主要采用电容、电场(即我们所说的电感)、温度和压力原理来实现指纹图像的收集。当用户将手指放在前面时,皮肤形成电容阵列的极板,电容阵列的背面是绝缘极板。由于不同区域指纹的脊柱与谷物之间的距离也不同,因此每个单元的电容量随之变化,从而获得指纹图像。半导体指纹识别具有价格低、体积小、识别率高的优点,因此大多数uA级低功耗雷达模块智能门锁都采用了这种方案。半导体指纹识别的另一个功能是活体识别。传统的硅胶指模无法破解。 当然,这并不意味着半导体可以百分识别活体。所谓的半导体指纹识别活体检测不使用指纹活体体征。本质上,它取决于皮肤的材料特性,这意味着虽然传统的硅胶指模无法破解。 一般来说,无论哪种指纹识别,都有可能被破解,只是说破解的水平。然而,今天的指纹识别,无论是硬件生活识别还是算法生活识别,都相对成熟,很难破解。毕竟,都可以通过支付级别的认证,大大保证安全。 目前,市场上大多数智能门锁仍将保留钥匙孔。除了指纹解锁外,用户还可以用传统钥匙开门。留下钥匙孔的主要目的是在指纹识别故障或智能门锁耗尽时仍有开门的方法。但由于有钥匙孔,它表明它可以通过技术手段解锁。 目前市场上的锁等级可分为A、B、C三个等级,这三个等级主要是通过防暴开锁和防技术开锁的程度来区分的。A级锁要求技术解锁时间不少于1分钟,B级锁要求不少于5分钟。即使是高级别的C级锁也只要求技术解锁时间不少于10分钟。 也就是说,现在市场上大多数门锁,无论是什么级别,在专业的解锁大师面前都糊,只不过是时间长短。 安全是重要的,是否安全增加了人们对uA级别低功耗雷达模块智能门锁安全的担忧。事实上,现在到处都是摄像头,强大的人脸识别,以及移动支付的出现,使家庭现金减少,所有这些都使得入室盗窃的成本急剧上升,近年来各省市的入室盗窃几乎呈悬崖状下降。 换句话说,无论锁有多安全,无论锁有多难打开,都可能比在门口安装摄像头更具威慑力。 因此,担心uA级别低功耗雷达模块智能门锁是否不安全可能意义不大。毕竟,家里的防盗锁可能不安全。我们应该更加关注门锁能给我们带来多少便利。 我们要考虑的是智能门锁的兼容性和通用性。毕竟,智能门锁近年来才流行起来。大多数人在后期将普通机械门锁升级为智能门锁。因此,智能门锁能否与原门兼容是非常重要的。如果不兼容,发现无法安装是一件非常麻烦的事情。 uA级别低功耗雷达模块智能门锁主要是为了避免带钥匙的麻烦。因此,智能门锁的便利性尤为重要。便利性主要体现在指纹的识别率上。手指受伤导致指纹磨损或老年人指纹较浅。智能门锁能否识别是非常重要的。 当然,如果指纹真的失效,是否有其他解锁方案,如密码解锁或NFC解锁。还需要注意密码解锁是否有虚假密码等防窥镜措施。 当然,智能门锁的耐久性也是一个需要特别注意的地方。uA级别低功耗雷达模块智能门锁主要依靠内部电池供电,这就要求智能门锁的耐久性尽可能好,否则经常充电或更换电池会非常麻烦。 智能门锁低功耗雷达模块:让门锁更加智能省电节约功耗 在当今信息化时代,智能门锁已经成为人们生活中不可或缺的一部分。对于门锁制造商来说,如何提高门锁的安全性、实用性和便利性,成为他们面对的重要课题。随着人们对门锁智能化的需求越来越高,门锁的能耗问题也成为了门锁制造商需要重视的问题。为此,越来越多的门锁制造商开始推出以低功耗为主题的系列产品。在这样的背景下,智能门锁低功耗雷达模块应运而生。 智能门锁低功耗雷达模块是一种新型技术,其采取雷达技术对门锁周围的物体进行探测,一旦发现门锁附近有人靠近,便会将门锁自动解锁,无需使用钥匙。同时,在保持智能控制的前提下,实现了门锁省电、节约功耗,延长门锁使用寿命。 在使用智能门锁低功耗雷达模块的门锁中,控制电路和自动解锁机制是关键的部件。控制电路采用先进的芯片技术,通过优秀的功耗控制以实现模块化管理。而自动解锁机制不仅可以通过微波信号控制实现门锁的无钥匙解锁,还能够在门锁未处理的情况下自动锁定,保障门锁的安全。 智能门锁低功耗雷达模块的主要特点是:低功耗、高灵敏度和高可靠性。该模块在进行人体检测时,可以远距离探测到距离为5-7米远处的人体信号,目标检测速度极快,而且对门锁周围的环境要求不高。同时,该模块采用了自适应自动补偿技术,能够根据不同环境的变化自动调整信号发射和接收参数,减小误检率。 在使用智能门锁低功耗雷达模块的门锁中,其功耗可以做到非常低,一组电池能够支持门锁持续使用几年左右。而且这样的智能门锁除了具有自动解锁的功能,还可与APP相互匹配,实现了远程操作的便捷性。 总的来说,智能门锁低功耗雷达模块的问世,解决了门锁安全性和省电节省方面的问题,是智能门锁材料不可或缺的一部分。作为门锁制造商,只有不断创新,利用这种新型技术,将会在行业中占据重要的地位。 除了上文所述的主要特点和优势,智能门锁低功耗雷达模块还具有以下几点: 1. 实时监测门锁周围环境变化,通过物体的距离体积和运动来确定是否有人靠近门锁,并控制门锁的开启或关闭,使得门锁更加智能化。 2. 可对门锁附件进行检测,如门挂、门应急照明灯以及紧急呼叫按钮等,并及时给出响应,确保门锁能够正常运作。这样,门锁在不受干扰的情况下,能够 保持安全通道。 3. 通过智能学习技术,能够自适应网站多种环境的变化,让智能门锁低功耗雷达模块更加准确和精细的控制门锁的开关,节约能耗并延长使用寿命。 4. 能够与其他智能电器相连,如智能家居系统、电视等,形成智能家居生态圈,更好地控制家庭访客进出,让生活更加方便。 综上所述,智能门锁低功耗雷达模块的出现,对提升门锁能耗管理和智能化有着重要作用。门锁制造商只有将这些新型技术运用到门锁产品中,才能更加贴合用户需求,满足消费市场的日益增长的智能化需求。
查看详情 查看详情
14
2022-01

微波雷达传感器雷达感应浴室镜上的应用

发布时间: : 2022-01--14
微波雷达传感器雷达感应浴室镜上的应用,如今,家用电器的智能化已成为一种常态,越来越多的人开始在自己的浴室里安装智能浴室镜。但是还有很多人对智能浴镜的理解还不够深入,今天就来说说这个话题。 什么是智能浴室镜?智慧型浴室镜,顾名思义,就是卫浴镜子智能化升级,入门级产品基本具备了彩灯和镜面触摸功能,更高档次的产品安装有微波雷达传感器智能感应,当感应到有人接近到一定距离即可开启亮灯或者亮屏操作,也可三色无极调,智能除雾,语音交互,日程安排备忘,甚至在镜子上看电视,听音乐,气象预报,问题查询,智能控制,健康管理等。 智能化雷达感应浴室镜与普通镜的区别,为什么要选TA?,就功能而言,普通浴镜价格用它没有什么压力!而且雷达感应智能浴镜会让人犹豫不决是否“值得一看”。就功能和应用而言,普通浴镜功能单一,而微波雷达传感器智能浴室镜功能创新:镜子灯光色温和亮度可以自由调节,镜面还可以湿手触控,智能除雾,既环保又健康! 尽管智能浴镜比较新颖,但功能丰富,体验感更好,特别是入门级的智能浴镜,具有基础智能化功能,真的适合想体验下智能化的小伙伴们。 给卫生间安装微波雷达传感器浴室镜安装注意什么? ①确定智能浴室镜的安装位置,因为是安装时在墙壁上打孔,一旦安装后一般无法移动位置。 ②在选购雷达感应智能浴室镜时,根据安装位置确定镜子的形状和尺寸。 ③确定智能浴镜的安装位置后,在布线时为镜子预留好电源线。 ④确定微波雷达传感器智能浴镜的安装高度,一般智能浴镜的标准安装高度约85cm(从地砖到镜子底),具体安装高度要根据家庭成员的身高及使用习惯来决定。 ⑤镜面遇到污渍,可用酒精或30%清洁稀释液擦洗,平时可用干毛巾养护,注意多通风。
查看详情 查看详情
24
2025-01

RFID无线测距模块在医院的创新应用与前景展望

发布时间: : 2025-01--24
随着科技的飞速发展,无线通信技术在各行各业中得到了广泛的应用。特别是在医疗领域,RFID(无线射频识别)无线测距模块凭借其独特的优势,为医院的日常运营和患者管理带来了创新性的变化。本文将从RFID无线测距模块的原理、特点及其在医院中的应用和前景等方面进行深入探讨。 二、RFID无线测距模块概述 RFID无线测距模块是一种基于无线射频识别技术的测距装置。它通过发射射频信号,与带有RFID标签的目标进行无线通信,并依据信号的传播时间和信号强度等参数,实现对目标距离的准确测量。RFID无线测距模块具有测量精度高、抗干扰能力强、适应范围广等特点,因此在医疗领域具有广泛的应用前景。 三、RFID无线测距模块在医院的应用 医疗设备管理 在医院中,各种医疗设备的管理是一项繁琐而重要的工作。通过为医疗设备配备RFID标签,并利用RFID无线测距模块进行实时定位,医院可以实现对医疗设备的准确管理。例如,当某一设备被移动或使用时,系统可以自动记录其位置和使用情况,为设备的调度和维护提供有力支持。 患者定位与追踪 在大型医院中,患者的定位与追踪是一项具有挑战性的任务。通过为患者佩戴带有RFID标签的手环或胸牌,医院可以利用RFID无线测距模块实现对患者的实时定位。这有助于医护人员快速找到患者,提高医疗服务的效率。同时,对于需要特殊关注的患者(如老年人、儿童或危重患者),医院还可以通过设置安全区域,利用RFID无线测距模块进行实时监控,确保患者的安全。 药品与物资管理 药品和物资的管理对于医院的正常运转至关重要。通过为药品和物资配备RFID标签,并利用RFID无线测距模块进行实时定位,医院可以实现对药品和物资的准确管理。这有助于减少药品的丢失和浪费,提高物资的利用效率。同时,对于过期药品或损坏物资,医院也可以及时发现并处理,确保医疗安全。 手术室与重症监护室管理 手术室和重症监护室是医院中为关键的区域之一。通过在这些区域部署RFID无线测距模块,医院可以实现对手术器械、患者生命体征等信息的实时监控。例如,当手术器械被移动或使用时,系统可以自动记录其位置和使用情况,为手术室的清洁和消毒提供有力支持。同时,对于重症监护室的患者,医院还可以通过实时监测患者的生命体征数据,及时发现并处理异常情况,提高患者的治愈率。 医患交互与信息服务 除了以上几个方面的应用外,RFID无线测距模块还可以在医患交互和信息服务方面发挥重要作用。例如,通过在医院内部部署RFID无线测距模块和相应的信息服务系统,医院可以为患者提供更为便捷、个性化的服务。例如,患者可以通过手机等移动设备查询自己的检查报告、用药记录等信息;医护人员也可以通过系统快速获取患者的病历资料和医嘱信息,提高医疗服务的质量和效率。 四、RFID无线测距模块在医院的前景展望 随着物联网技术的不断发展,RFID无线测距模块在医院的应用将会越来越广泛。未来,我们可以预见以下几个方面的发展趋势: 智能化管理:通过集成更多的传感器和智能算法,RFID无线测距模块将能够实现更为智能化、精细化的管理。例如,通过实时监测医疗设备的使用情况和维护状态,系统可以自动预测设备的寿命和维修需求,为医院提供更为精准的决策支持。 精准化医疗:随着医疗技术的不断进步,RFID无线测距模块将在精准化医疗方面发挥重要作用。例如,通过实时监测患者的生命体征数据和运动轨迹等信息,医生可以更加准确地判断患者的病情和治疗效果,为患者提供更加个性化的治疗方案。 跨界融合:随着跨界融合的不断发展,RFID无线测距模块将与更多的技术和应用进行融合。例如,通过与云计算、大数据、人工智能等技术的结合,RFID无线测距模块将能够实现更为复杂、的应用场景,为医院的运营和管理带来更大的便利和价值。 五、结语 总之,RFID无线测距模块作为一种创新的无线通信技术,在医疗领域具有广泛的应用前景。通过对其原理、特点以及在医院中的应用进行深入探讨和分析,我们可以更加清晰地看到其在医疗领域的重要性和潜力。未来,随着技术的不断进步和应用场景的不断拓展,RFID无线测距模块将为医院的运营和管理带来更多的便利和价值。
查看详情 查看详情
23
2025-01

WIFI无线测距模块在大型商场中的应用与优势

发布时间: : 2025-01--23
随着科技的飞速发展,无线通信技术已广泛应用于各个领域。在大型商场中,为了提高顾客体验、优化商品布局以及实现精准的市场分析,WIFI无线测距模块的应用变得日益重要。本文将详细探讨WIFI无线测距模块在大型商场中的应用与优势,以及如何通过该技术提升商场的运营效率和市场竞争力。 二、WIFI无线测距模块技术概述 WIFI无线测距模块是一种基于WIFI信号传输原理的测距技术。它通过测量无线信号从发射点到接收点之间的传输时间或信号衰减程度,来计算两点之间的距离。与传统的有线测距技术相比,WIFI无线测距模块具有安装方便、成本低廉、适用范围广等优点。 三、WIFI无线测距模块在大型商场中的应用 顾客行为分析 通过在商场内部署WIFI无线测距模块,可以实时监测顾客在商场内的行走轨迹和停留时间。结合大数据分析技术,可以对顾客的消费习惯、兴趣偏好等进行深入挖掘,为商场的商品布局、促销活动提供有力支持。例如,发现顾客在某一区域的停留时间较长,商场可以据此调整商品陈列或增设休息区,提升顾客满意度。 精准导航与定位 WIFI无线测距模块可以实现商场内的精准导航与定位功能。顾客可以通过手机APP或商场内的导航设备,实时查看自己的位置以及周边商铺的信息。这不仅方便了顾客的购物体验,还能有效引导顾客前往目标商铺,提高商铺的曝光率和客流量。 人流量统计与预测 WIFI无线测距模块可以实时监测商场内的人流量,并通过数据分析预测未来的人流量趋势。商场管理者可以根据人流量数据,合理安排工作人员的工作时间和工作内容,提高工作效率。同时,人流量数据还能为商场的促销活动提供有力支持,确保活动效果大化。 智能安防监控 WIFI无线测距模块在智能安防监控方面也发挥着重要作用。通过实时监测商场内的人员流动情况,可以及时发现异常情况并采取措施。例如,当检测到某个区域的人员密度异常时,可以立即启动应急预案,确保顾客和商场的安全。 节能环保管理 WIFI无线测距模块还能帮助商场实现节能环保管理。通过实时监测商场内的温度、湿度、光照等环境参数,可以自动调节空调、照明等设备的运行状态,降低能耗。同时,结合人流量数据,可以实现分区域、分时段的节能控制,进一步提高商场的能源利用效率。 四、WIFI无线测距模块在大型商场中的优势 高精度测量 WIFI无线测距模块采用创新的信号处理技术,能够实现高精度的测量。在大型商场这种复杂环境下,仍能保持稳定的测量性能,确保数据的准确性和可靠性。 易于安装与维护 WIFI无线测距模块采用无线传输方式,无需铺设复杂的线缆和管道,安装方便快捷。同时,模块具有高度的可维护性,出现故障时可通过远程诊断和修复,降低了维护成本。 强大的扩展性 WIFI无线测距模块支持多种扩展功能,如蓝牙、ZigBee等其他无线通信协议的接入。这为商场未来的智能化升级提供了强大的技术支持。 高性价比 与传统的有线测距技术相比,WIFI无线测距模块具有更低的成本。同时,由于其高度的灵活性和可扩展性,使得商场在部署和使用过程中能够获得更高的性价比。 五、结论 WIFI无线测距模块在大型商场中的应用具有广泛的前景和巨大的潜力。通过实时监测顾客行为、人流量等数据,商场可以实现精准的市场分析和决策支持,提高运营效率和市场竞争力。同时,WIFI无线测距模块还能带来节能环保、智能安防等多重优势,为商场的可持续发展提供有力保障。未来,随着技术的不断进步和应用的不断拓展,WIFI无线测距模块将在大型商场中发挥更加重要的作用。
查看详情 查看详情
22
2025-01

超宽带(UWB)无线模块测距技术:精准定位新时代

发布时间: : 2025-01--22
随着无线通信技术的飞速发展,高精度定位技术已成为现代社会的迫切需求。在众多定位技术中,超宽带(Ultra-Wideband,简称UWB)无线模块测距技术凭借其高精度、高抗干扰性和高实时性等特点,逐渐成为定位领域的新宠。本文将详细介绍超宽带UWB无线模块测距技术及其在人员与设备定位方面的应用。 二、超宽带(UWB)技术概述 超宽带(UWB)技术是一种利用纳秒至微秒级的非正弦波窄脉冲传输数据的无线通信技术。与传统的无线通信方式不同,UWB技术具有宽的频带宽度和短的脉冲宽度,能够实现高达厘米级的定位精度。同时,UWB技术还具有低功耗、高抗干扰性和高实时性等优点,使其在众多领域得到广泛应用。 三、超宽带(UWB)无线模块测距原理 超宽带UWB无线模块测距技术主要基于飞行时间(Time of Flight,简称TOF)或到达时间差(Time Difference of Arrival,简称TDOA)原理进行测距。TOF原理是通过测量信号从发射端到接收端的传输时间,再根据信号传输速度计算出距离。TDOA原理则是通过测量不同位置接收到的信号到达时间差,结合已知位置信息计算出目标位置。 在超宽带UWB无线模块测距系统中,通常包括一个发射端(也称为标签)和多个接收端(也称为锚点)。发射端周期性地发射UWB脉冲信号,接收端接收到信号后,通过准确的时间测量和算法处理,计算出与发射端之间的距离。当系统中存在多个接收端时,可以通过多个接收端之间的协作,实现对目标的三维定位。 四、超宽带(UWB)无线模块测距在人员定位中的应用 室内人员定位 在室内环境中,由于建筑物的遮挡和反射,传统的GPS等卫星定位技术往往无法提供准确的位置信息。而超宽带UWB无线模块测距技术则能够在室内环境中实现高精度的人员定位。通过部署多个UWB锚点,可以构建一个覆盖整个室内空间的定位网络。人员携带UWB标签进入定位网络后,系统即可实时获取其位置信息,并实现人员跟踪、行为分析等功能。 工厂生产线人员定位 在工厂生产线上,对工人进行准确定位可以提高生产效率、保障工人安全。超宽带UWB无线模块测距技术可以实时跟踪工人的位置,并将其与生产线上的设备、物料等进行关联,实现生产过程的可视化管理和优化。同时,当工人进入危险区域或设备附近时,系统还可以发出预警信号,提醒工人注意安全。 仓储物流人员定位 在仓储物流领域,超宽带UWB无线模块测距技术可以实现对仓库内人员、货物的准确定位和追踪。通过部署UWB锚点和标签,系统可以实时获取人员、货物的位置信息,实现仓库内资源的优化配置和高效管理。此外,该技术还可以用于货物防盗、人员考勤等方面。 五、超宽带(UWB)无线模块测距在设备定位中的应用 无人驾驶设备定位 在无人驾驶领域,超宽带UWB无线模块测距技术可以为无人驾驶设备提供高精度的位置信息。通过与车载传感器、地图数据等相结合,系统可以实现无人驾驶设备的自主导航、避障、路径规划等功能。同时,该技术还可以提高无人驾驶设备在复杂环境下的定位精度和稳定性。 机器人定位与导航 在机器人领域,超宽带UWB无线模块测距技术可以实现机器人的高精度定位和导航。通过部署UWB锚点和机器人上的UWB标签,系统可以实时获取机器人的位置信息,并根据预设路径或任务需求进行导航和路径规划。此外,该技术还可以用于机器人的避障、协作等方面。 物联网设备定位 在物联网领域,超宽带UWB无线模块测距技术可以实现对物联网设备的准确定位和追踪。通过部署UWB锚点和物联网设备上的UWB标签,系统可以实时获取物联网设备的位置信息,实现设备的远程监控、管理和维护。此外,该技术还可以用于设备防盗、资产管理等方面。 六、结论 超宽带UWB无线模块测距技术以其高精度、高抗干扰性和高实时性等优点,在人员与设备定位领域展现出巨大的应用潜力。随着技术的不断发展和完善,相信超宽带UWB无线模块测距技术将在更多领域得到广泛应用,为人类社会的发展和进步贡献力量。
查看详情 查看详情
上一页
1
2
...
313

地址:深圳市宝安区西乡街道麻布社区宝安互联网产业基地A区6栋7栋7706

邮箱:Sales@ferry-semi.com

版权所有©2020  深圳市飞睿科技有限公司  粤ICP备2020098907号    飞睿科技微波雷达wifi模块网站地图



免责声明:本网站部分图片和文字内容以及视频可能来源于网络,转载目的在于传递更多信息,并不代表本网站赞同其观点或证实其内容的真实性。如涉及作品内容、版权和其它问题,请在30日内与本网站联系,我们将在第一时间删除内容!本站拥有对此声明的最终解释权。
